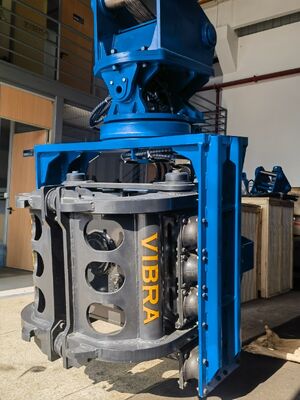

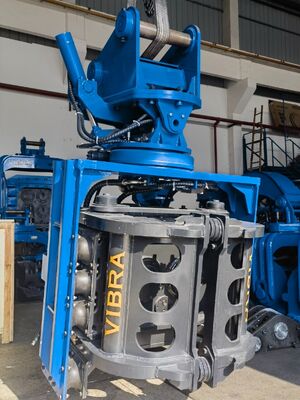

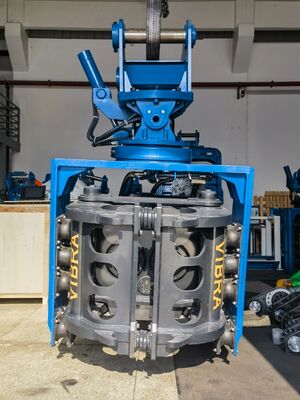

Διοδηγός πλευρικής λαβής στο σωλήνα Δυνατότητα λειτουργίας χαμηλού κεφαλαίου & ολοκληρωμένη συναρμολόγηση βαλβίδας ελέγχου για εξορυκτές 25-32T
Λεπτομέρειες
| Εκκεντρική στιγμή | 5,6 kgm | Φυγόκεντρη δύναμη | 558 κ.κ |
|---|---|---|---|
| Συχνότητα | 2300~3000 σ.α.λ | Δύναμη πλευρικής συμπίεσης | 385 KN |
| Δύναμη σφιγκτήρα κάτω | 490 kN | Πίεση λειτουργίας | 32 Mpa |
| Μέγεθος LxWxH | 1343x1230x2923 χλστ | Εφαρμόσιμος εκσκαφέας | 25~32 τόνος |
| Επισημαίνω | Δύναμη μεσαίας εμβέλειας του οδηγού πλευρικής πρόσφυσης,οδηγοί πλευρικής πρόσφυσης για απαιτητικά έργα,SV-300 πλευρική λαβή του οδηγού στροφής |
||
Περιγραφή προϊόντων
Επισκόπηση
Το SV-300 είναι ένα ευέλικτο οδηγό πασσάλων πλευρικής λαβής σχεδιασμένο για εκσκαφείς 25-32 τόνων για να υπερέχει στην κατασκευή με χαμηλό διάκενο και στενό χώρο – επεκτάσεις εργοστασίων, υποστήριγμα γεφυρών, αστική αποχέτευση και θεμέλια κατοικιών. Η ικανότητα λειτουργίας με χαμηλό ύψος κεφαλής (πλευρικός σφιγκτήρας 385 kN + σφιγκτήρας κάτω 490 kN) επιτρέπει την οδήγηση και την εξαγωγή πασσάλων σε κάθετα διάκενα έως και 3,5 μέτρα. Το ενσωματωμένο συγκρότημα βαλβίδας ελέγχου ενοποιεί όλες τις υδραυλικές λειτουργίες (σύσφιξη, περιστροφή, δόνηση) σε ένα μόνο μπλοκ, μειώνοντας τις συνδέσεις των εύκαμπτων σωλήνων και τα σημεία διαρροής κατά πάνω από 70%. Η αυτολιπαινόμενη λειτουργία χαμηλής συντήρησης χρησιμοποιεί σφραγισμένα ρουλεμάν που απαιτούν λίπανση μόνο κάθε 200-300 ώρες – χωρίς ημερήσιους πόντους λίπανσης. Σε συνδυασμό με την απόδοση διάτρησης υψηλής απόδοσης (φυγόκεντρη δύναμη 558 kN, 2300-3000 rpm), το SV-300 προσφέρει γρήγορη διείσδυση σε πηλό, άμμο και χαλίκι. Αυτός ο συνδυασμός καθιστά το SV-300 ιδανικό για εργολάβους στη Νοτιοανατολική Ασία, την Ινδία και τη Ρωσία που εργάζονται σε τοίχους αντιστήριξης, στηρίγματα γεφυρών, θεμέλια εργοστασίων και ηλιακά πάρκα.
Βασικά Χαρακτηριστικά
Το SV-300 είναι ένας αποδεδειγμένος οδηγός πασσάλων πλευρικής λαβής που τοποθετείται σε εκσκαφείς 25-32 τόνων με ελάχιστη τροποποίηση – 2-3 ώρες για πρώτη τοποθέτηση και μετά 30 λεπτά για αλλαγή. Ο σχεδιασμός της πλευρικής λαβής επιτρέπει την εργασία δίπλα σε υπάρχουσες κατασκευές χωρίς ειδικό ηγέτη ή γερανό.
Η ικανότητα λειτουργίας χαμηλού χώρου κεφαλής του SV-300 χρησιμοποιεί έναν σφιγκτήρα κάτω για να πιάσει το σωρό κάτω από το κύριο σώμα του σφυριού. Μπορείτε να οδηγείτε και να εξάγετε πασσάλους σε κενά έως και 3,5 μέτρα – ιδανική για στοίβαξη εσωτερικών χώρων, κάτω από αερογέφυρες ή κάτω από ηλεκτροφόρα καλώδια.
Το ενσωματωμένο συγκρότημα βαλβίδας ελέγχου αντικαθιστά έναν λαβύρινθο μεμονωμένων βαλβίδων, εύκαμπτων σωλήνων και εξαρτημάτων με ένα μόνο επεξεργασμένο μπλοκ. Αυτό μειώνει τα πιθανά σημεία διαρροής κατά 70%, απλοποιεί την αντιμετώπιση προβλημάτων και επιτρέπει στον τεχνικό να διαγνώσει και να αντικαταστήσει οποιαδήποτε βαλβίδα φυσιγγίου μέσα σε λίγα λεπτά. Το μπλοκ βαλβίδας είναι προ-βαθμονομημένο για ροή 220‑280 L/min του SV-300.
Το SV-300 διαθέτει αυτολιπαινόμενα ρουλεμάν με χαμηλή συντήρηση σε όλους τους έκκεντρους άξονες και τα σημεία περιστροφής. Εργοστασιακά γεμάτα με γράσο υψηλής ποιότητας, αυτά τα ρουλεμάν δεν απαιτούν καθημερινή λίπανση – μόνο οπτικό έλεγχο. Το διάστημα λίπανσης είναι 200-300 ώρες, εξοικονομώντας 30-40 λεπτά καθημερινής συντήρησης. Αυτό είναι ιδιαίτερα πολύτιμο σε απομακρυσμένα έργα στη Σιβηρία, στην αγροτική Ινδία ή σε νησιωτικά έθνη.
Με έκκεντρη ροπή 5,6 kgm και φυγόκεντρη δύναμη 558 kN στις 2300‑3000 rpm, το SV-300 προσφέρει απόδοση διάτρησης υψηλής απόδοσης. Οι κραδασμοί υψηλής συχνότητας υγροποιούν γρήγορα το έδαφος, μειώνοντας την τριβή και επιτρέποντας γρήγορη διείσδυση – 25-30% ταχύτερα από τα σφυριά χαμηλότερης συχνότητας. Αυτό μεταφράζεται σε χαμηλότερη κατανάλωση καυσίμου και υψηλότερους ημερήσιους αριθμούς πασσάλων.
Τεχνικές παράμετροι (SV-300)
| Παράμετρος | Αξία |
|---|---|
| Εκκεντρική στιγμή | 5,6 kgm |
| Φυγόκεντρη δύναμη | 558 kN |
| Εύρος συχνοτήτων | 2300 – 3000 σ.α.λ |
| Δύναμη πλευρικού σφιγκτήρα | 385 kN |
| Δύναμη σφιγκτήρα κάτω | 490 kN |
| Πίεση λειτουργίας | 32 MPa |
| Απαίτηση ροής | 220 – 280 L/min |
| Περιστροφή / κλίση | 360° / ±30° |
| Διαστάσεις (Μ×Π×Υ) | 1343×1230×2923 χλστ |
| Βάρος (συμπεριλαμβανομένου του συνδετήρα και του σφιγκτήρα) | 3150 κιλά |
| Κατάλληλος εκσκαφέας | 25 – 32 τόνοι |
| Ελάχ. χώρος κεφαλής (κάτω σφιγκτήρας) | 3,5 μ |
| Διάστημα λίπανσης | 200-300 ώρες |
Πλεονεκτήματα για τη Νοτιοανατολική Ασία, την Ινδία και τη Ρωσία
Νοτιοανατολική Ασία (πυκνές πόλεις, χαμηλές γέφυρες)
- Δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής – σωρούς φύλλων κίνησης κάτω από ανυψωμένες ράγες και εσωτερικά υπόγεια.
- Αυτολιπαινόμενο – αντιστέκεται στη διάβρωση σε υγρά τροπικά περιβάλλοντα.
- Γεωτρήσεις υψηλής απόδοσης – κόβει γρήγορα τις θαλάσσιες άργιλους και τα αλλουβιακά εδάφη.
Ινδία (μεικτοί στόλοι εκσκαφέων, πίεση κόστους)
- Ενσωματωμένο συγκρότημα βαλβίδας ελέγχου – μειώνει τις υδραυλικές βλάβες σε συνθήκες σκόνης και υψηλής θερμότητας.
- Αυτολιπαινόμενο – μειώνει την εξάρτηση από ειδικευμένους μηχανικούς.
- Διάτρηση υψηλής απόδοσης – χειρίζεται σκληρές προσχώσεις και πετρώματα που έχουν ξεπεραστεί.
Ρωσία (ακραίο κρύο, απομακρυσμένες τοποθεσίες)
- Αξιόπιστο έως -30°C. Η αυτολίπανση εξαλείφει τα προβλήματα λίπανσης στο κρύο.
- Χαμηλό ύψος κεφαλής – λειτουργεί σε βιομηχανικά κτίρια χωρίς αφαίρεση στέγης.
- Ενσωματωμένη βαλβίδα ελέγχου – ελαχιστοποιεί τους κινδύνους διαρροής από τους εύκαμπτους σωλήνες με θερμοκρασία.
Υποστηριζόμενοι τύποι πασσάλων
- Σωροί από χαλύβδινο φύλλο τύπου U και Ζ
- Δοκοί H (έως 350 mm φλάντζα)
- Κυκλικοί σωροί σωλήνων (διάμετρος έως 800 mm)
FAQ
Ε1: Ποιος είναι ο ελάχιστος χώρος κεφαλής για το SV-300;
Α: Με δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής χρησιμοποιώντας τον κάτω σφιγκτήρα, μπορείτε να εργαστείτε σε κενά έως και 3,5 μέτρα.
Ε2: Πώς με ωφελεί το συγκρότημα της ενσωματωμένης βαλβίδας ελέγχου;
Α: Λιγότεροι σωλήνες και εξαρτήματα σημαίνουν λιγότερες διαρροές. Η αντιμετώπιση προβλημάτων είναι ταχύτερη – όλες οι βαλβίδες βρίσκονται σε ένα μπλοκ. Εάν μια βαλβίδα αποτύχει, αντικαταστήστε την κασέτα, όχι ολόκληρη τη διάταξη.
Ε3: Πόσο συχνά χρειάζεται να γρασάρω το σφυρί;
Α: Λόγω της χαμηλής συντήρησης αυτολιπαινόμενα, τα σφραγισμένα ρουλεμάν χρειάζονται λίπανση μόνο κάθε 200-300 ώρες – χωρίς καθημερινή λίπανση.
Ε4: Ποιος είναι ο αναμενόμενος ημερήσιος αριθμός πασσάλων;
Α: Σε μέτριο πηλό, 40-60 σωροί ανά 8ωρη βάρδια. Η απόδοση διάτρησης υψηλής απόδοσης διατηρεί τη διείσδυση γρήγορη.
Ε5: Διαθεσιμότητα ανταλλακτικών;
Α: Διαθέσιμο στη Σιγκαπούρη (ΝΑ Ασία), στη Βομβάη (Ινδία) και στη Μόσχα (Ρωσία). Παράδοση 3-5 ημέρες για σιαγόνες, τσιμούχες, ρουλεμάν και φυσίγγια βαλβίδων.
Σύναψη
Το SV-300 συνδυάζει την ευελιξία του οδηγού πασσάλου με πλευρική λαβή, την ικανότητα λειτουργίας με χαμηλό ύψος κεφαλής, την αξιοπιστία της ενσωματωμένης διάταξης βαλβίδας ελέγχου, την αυτολιπαινόμενη ευκολία συντήρησης και την απόδοση τρυπήματος υψηλής απόδοσης – όλα σε μια συμπαγή συσκευασία 3150 kg. Είναι η ιδανική επιλογή για εργολάβους που εργάζονται σε περιορισμένα, δύσκολα περιβάλλοντα σε όλη τη Νοτιοανατολική Ασία, την Ινδία και τη Ρωσία. Επικοινωνήστε μαζί μας για έλεγχο συμβατότητας με τον εκσκαφέα σας 25‑32 τόνων.
