Οδηγός σωλήνα μικροσκοπικών περιορισμένων χώρων Δύο σωλήνες συγχώνευσης ροής άντλησης και περιστροφής 360 μοιρών για εκσκαφείς 20-25 τόνων

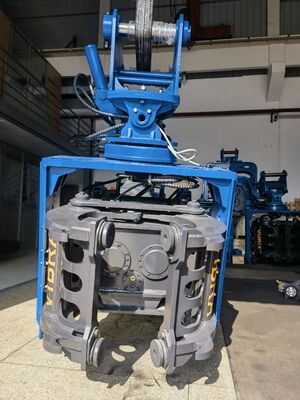

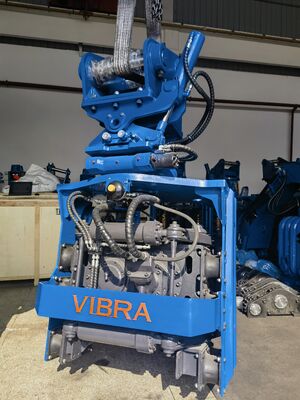

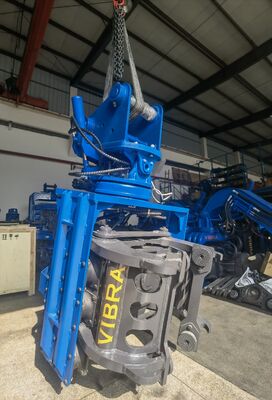

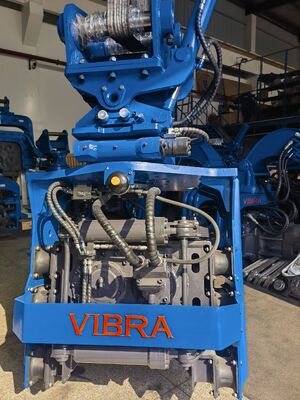

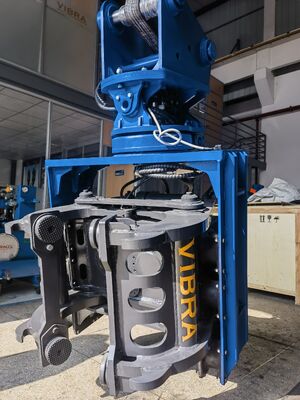

Το SV-200 είναι ένας συμπαγής, ισχυρός οδηγός πασσάλων πλευρικής λαβής Made In China, σχεδιασμένος για εκσκαφείς 20-25 τόνων για να λειτουργεί αποτελεσματικά σε κατασκευές με χαμηλό διάκενο και στενό χώρο – μετασκευές εργοστασίων, υποστήριγμα γεφυρών, θεμέλια κατοικιών και έργα αποχέτευσης αστικών κέντρων. Με δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής (πλευρικός σφιγκτήρας 335 kN + σφιγκτήρας κάτω 385 kN), οδηγεί και εξάγει πασσάλους σε κάθετα διάκενα έως και 3,5 μέτρα. Ως οδηγός πασσάλων περιστροφής 360 μοιρών, παρέχει συνεχή περιστροφή χωρίς συστροφή εύκαμπτου σωλήνα, συν ±30° διπλής κατεύθυνσης κλίση – εξαλείφοντας την ανάγκη επανατοποθέτησης του εκσκαφέα σε σημεία με συμφόρηση. Ο σχεδιασμός περιορισμένων χώρων με συμπαγή δομή διατηρεί τις διαστάσεις σφιχτές (1220×1260×2150 mm) και το βάρος χαμηλό (2280 kg), επιτρέποντας την πρόσβαση μέσω τυπικών θυρών και μεταξύ πυλώνων που απέχουν μεταξύ τους 3 μέτρα. Το σύστημα συγχώνευσης ροής διπλής αντλίας διασφαλίζει ότι το σφυρί λαμβάνει την απαιτούμενη ροή 170-230 L/min για τη φυγόκεντρη δύναμη 459 kN, ακόμη και σε εκσκαφείς με μέτρια απόδοση μεμονωμένης αντλίας. Αυτός ο συνδυασμός καθιστά το SV-200 ιδανικό για εργολάβους στη Νοτιοανατολική Ασία, την Ινδία και τη Ρωσία που κατασκευάζουν τοίχους αντιστήριξης, στηρίγματα γεφυρών, μικρές επεκτάσεις εργοστασίων και φωτοβολταϊκά ηλιακά πάρκα.

1.Οδηγός πασσάλου πλευρικής λαβής Made In China
Το SV-200 είναι ένας αξιόπιστος οδηγός πασσάλων πλευρικής λαβής Made In China, αξιόπιστος για την ποιότητα και την εύκολη εγκατάστασή του. Τοποθετείται σε εκσκαφείς 20-25 τόνων με ελάχιστη τροποποίηση – συνήθως 2 ώρες για την πρώτη τοποθέτηση και μετά 25 λεπτά για μετάβαση. Ο σχεδιασμός της πλευρικής λαβής επιτρέπει την εργασία δίπλα σε υπάρχουσες κατασκευές χωρίς ειδικό ηγέτη ή γερανό.

2.Δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής
Οι συμβατικές εγκαταστάσεις πασσάλων δεν μπορούν να λειτουργήσουν κάτω από χαμηλές γέφυρες ή μέσα σε υπόγεια. Η ικανότητα λειτουργίας χαμηλού χώρου κεφαλής του SV-200 χρησιμοποιεί έναν σφιγκτήρα κάτω που πιάνει το σωρό κάτω από το κύριο σώμα του σφυριού. Μπορείτε να οδηγείτε και να εξάγετε πασσάλους σε κενά έως και 3,5 μέτρα – ιδανική για στοίβαξη εσωτερικών χώρων, κάτω από αερογέφυρες ή κάτω από ηλεκτροφόρα καλώδια.

3.Πρόγραμμα οδήγησης πασσάλων περιστροφής 360 μοιρών
Σε αντίθεση με τα σφυριά που περιορίζονται στις 180° ή 270°, το SV-200 είναι ένας πραγματικός οδηγός πασσάλων περιστροφής 360 μοιρών με υδραυλική περιστροφική ένωση που επιτρέπει απεριόριστη περιστροφή χωρίς περιστροφή του σωλήνα. Σε συνδυασμό με πλευρική κλίση ±30°, μπορείτε να τοποθετήσετε πασσάλους υπό οποιαδήποτε γωνία, να οδηγήσετε λοξούς τοίχους αντιστήριξης ή να εξάγετε στριφτούς πασσάλους - όλα αυτά χωρίς να μετακινήσετε τον εκσκαφέα.

4.Συμπαγής δομή περιορισμένοι χώροι
Με διαστάσεις 1220 mm (L) × 1260 mm (Π) × 2150 mm (Υ) και βάρος 2280 kg, η συμπαγής δομή περιορισμένων χώρων μηχανικής επιτρέπει στο SV-200 να χωράει μέσα από τυπικές πόρτες, ανάμεσα σε κολώνες και μέσα σε εμπορευματοκιβώτια αποστολής. Αυτή η συμπαγής μειώνει το κόστος μεταφοράς - πολλαπλές μονάδες ανά κοντέινερ σε απομακρυσμένες τοποθεσίες.

5.Σύστημα συγχώνευσης ροής διπλής αντλίας
Το SV-200 απαιτεί 170-230 L/min για να δώσει την πλήρη φυγόκεντρη δύναμη 459 kN. Το σύστημα συγχώνευσης ροής διπλής αντλίας συνδυάζει δύο ξεχωριστά βοηθητικά κυκλώματα από τον εκσκαφέα σε ένα ρεύμα υψηλής ροής, εξασφαλίζοντας σταθερή ισχύ ακόμη και σε μηχανήματα με χαμηλότερη μεμονωμένη ροή αντλίας (π.χ. 100+100 L/min). Αυτή η ενσωματωμένη βαλβίδα παρέχει έλεγχο κραδασμών σε δύο στάδια: πρώτο στάδιο για μαλακά εδάφη, δεύτερο στάδιο (συσσωρευμένη ροή) για σκληρά στρώματα.

Νοτιοανατολική Ασία (πυκνές πόλεις, χαμηλές γέφυρες, στενά σοκάκια)

• Δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής – οδηγήστε πασσάλους φύλλων κάτω από υπερυψωμένους δρόμους και σε υπόγειους χώρους στάθμευσης.

• Περιστροφή 360 μοιρών – επανατοποθετήστε τους πασσάλους χωρίς να μετακινήσετε τον εκσκαφέα σε στενούς δρόμους στη Μπανγκόκ, Τζακάρτα, Μανίλα.

• Συμπαγής δομή – ταιριάζει σε στενά δρομάκια και τυπικές βιομηχανικές πόρτες.

Ινδία (έργα μετρό, μικτές στόλοι εκσκαφέων, ευαισθησία κόστους)

• Σύστημα συγχώνευσης ροής διπλής αντλίας – συμβατό με παλαιότερους εκσκαφείς 20-25 τόνων (JCB, Sany) που έχουν μέτρια βοηθητική ροή.

• Οδηγός πασσάλου πλευρικής λαβής Made In China – αποδεδειγμένη ποιότητα σε ανταγωνιστικό κόστος.

• Περιστροφή 360° – επιταχύνει τη σύμπλεξη πασσάλων φύλλων για στηρίγματα γεφυρών.

Ρωσία (ακραίο κρύο, απομακρυσμένες τοποθεσίες, βιομηχανικές εγκαταστάσεις χαμηλής απόστασης)

• Αξιόπιστο έως -30°C. Το χαμηλό ύψος κεφαλής επιτρέπει τη συσσώρευση στο εσωτερικό των εργοστασιακών κτιρίων χωρίς αφαίρεση στέγης.

• Συμπαγής δομή – μειώνει το κόστος μεταφοράς στη Σιβηρία. περισσότερες μονάδες ανά δοχείο.

• Η συγχώνευση διπλής αντλίας διατηρεί την υδραυλική ισχύ ακόμη και με κρύο, παχύρρευστο λάδι – το δεύτερο στάδιο ενισχύει τη δύναμη όταν χρειάζεται.

• Σωροί από χαλύβδινο φύλλο τύπου U και Ζ

• Δοκοί H (φλάντζα έως 300 mm)

• Κυκλικοί σωροί σωλήνων (διάμετρος έως 600 mm)

• Αντικαταστάσιμες σιαγόνες σφιγκτήρα – αλλαγή σε λιγότερο από 10 λεπτά

Ε1: Ποιος είναι ο ελάχιστος χώρος κεφαλής για το SV-200;
Α: Με δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής χρησιμοποιώντας τον κάτω σφιγκτήρα, μπορείτε να εργαστείτε σε κενά έως και 3,5 μέτρα.

Ε2: Μπορεί το SV-200 να περιστρέφεται συνεχώς χωρίς ζημιά στον εύκαμπτο σωλήνα;
Α: Ναι. Ως οδηγός πασσάλων περιστροφής 360 μοιρών, διαθέτει μια υδραυλική περιστροφική ένωση που επιτρέπει απεριόριστη περιστροφή – χωρίς συστροφή, χωρίς κόπωση του σωλήνα.

Ε3: Ο εκσκαφέας μου έχει μόνο 180 L/min συνολική ροή. Μπορεί να τρέξει το SV-200;
Α: Ναι – το σύστημα συγχώνευσης ροής διπλής αντλίας συνδυάζει δύο κυκλώματα (π.χ. 90+90 L/min) για να φτάσει τα 180 L/min. Για πλήρη δύναμη 459 kN, συνιστούμε 170-230 L/min, αλλά το σφυρί θα εξακολουθεί να λειτουργεί με μειωμένη ισχύ.

Ε4: Τι σημαίνει "περιορισμένοι χώροι συμπαγούς δομής" επί τόπου;
Α: Το SV-200 έχει μόνο 1,26 μέτρα πλάτος και 2,15 μέτρα ύψος. Περνά από τυπικές βιομηχανικές πόρτες και λειτουργεί μεταξύ πυλώνων που απέχουν μεταξύ τους 3-3,5 μέτρα.

Ε5: Πώς λειτουργεί η δόνηση δύο σταδίων;
Α: Το πρώτο στάδιο χρησιμοποιεί μία ροή αντλίας για κανονικά εδάφη. Το δεύτερο στάδιο ενεργοποιεί το σύστημα συγχώνευσης ροής διπλής αντλίας για να ενισχύσει τη δύναμη διέγερσης για σκληρά στρώματα – όλα ελέγχονται από την καμπίνα.

Ε6: Διαθεσιμότητα ανταλλακτικών;
Α: Διαθέτουμε εξαρτήματα φθοράς (σιαγόνες σφιγκτήρα, τσιμούχες, εύκαμπτοι σωλήνες, ρουλεμάν) στη Σιγκαπούρη (ΝΑ Ασία), στη Βομβάη (Ινδία) και στη Μόσχα (Ρωσία). Παράδοση 3-5 εργάσιμες ημέρες.

Το SV-200 είναι ο ιδανικός οδηγός πασσάλων πλευρικής λαβής Κατασκευασμένο στην Κίνα για εργολάβους που χρειάζονται δυνατότητα λειτουργίας με χαμηλό ύψος κεφαλής, ευελιξία οδηγού πασσάλου περιστροφής 360 μοιρών, πρόσβαση σε περιορισμένους χώρους συμπαγούς δομής και αξιοπιστία συστήματος συγχώνευσης ροής διπλής αντλίας. Παρέχει 459 kN δονητικής ισχύος για την οδήγηση πασσάλων φύλλων, δοκών H και πασσάλων σωλήνων σε σφιχτά, απαιτητικά περιβάλλοντα σε όλη τη Νοτιοανατολική Ασία, την Ινδία και τη Ρωσία. Επικοινωνήστε μαζί μας για έλεγχο συμβατότητας με τον εκσκαφέα σας 20-25 τόνων.
