Οδηγός πασσάλων υδραυλικής πλευρικής λαβής για περιορισμένους χώρους | Λειτουργία χαμηλού ύψους + αμφίδρομη κλίση & περιστροφή 360°

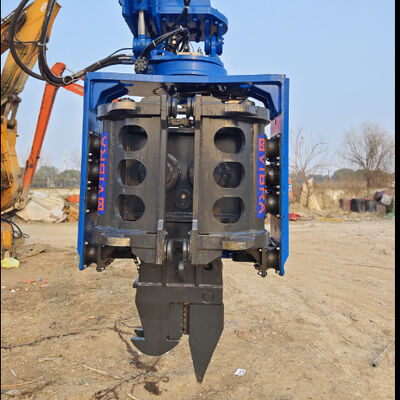

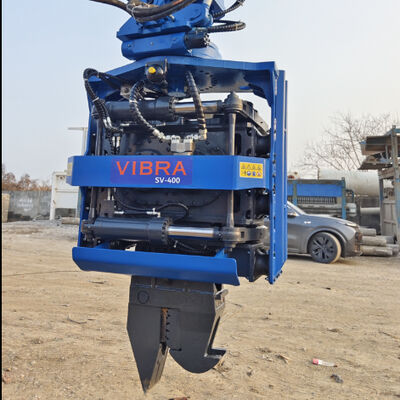

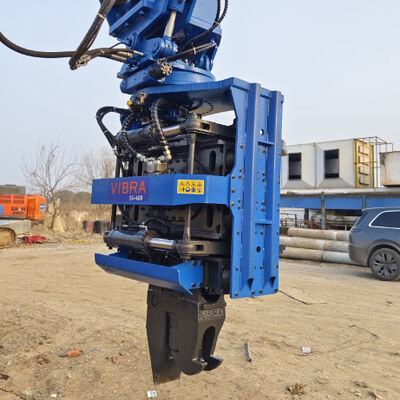

Το SV-400 είναι ένας οδηγός πασσάλων πλευρικής λαβής υψηλής χωρητικότητας – μια εξειδικευμένη μορφή υδραυλικού δονητικού σφυριού σχεδιασμένη για χαμηλό ύψος κεφαλής και περιορισμένους χώρους. Σε αντίθεση με τους συμβατικούς μηχανισμούς πασσάλων που απαιτούν μεγάλο κάθετο διάκενο, το SV-400 τοποθετείται απευθείας σε εκσκαφείς 32–40 τόνων και λειτουργεί αποτελεσματικά κάτω από γέφυρες, μέσα σε εργοστάσια, σε σήραγγες και κατά μήκος σιδηροδρομικών γραμμών. Αυτό το μηχάνημα διαθέτει πλήρη συνεχή περιστροφή 360 μοιρών και αμφίδρομη κεφαλή κίνησης με κλίση (±30 μοίρες), επιτρέποντας στον χειριστή να τοποθετήσει το σωρό σε οποιαδήποτε γωνία χωρίς να μετακινήσει τον εκσκαφέα. Με δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής (συνολικό ύψος με σφιγκτήρα: 3056 mm), το SV-400 μπορεί να λειτουργήσει σε χώρους τόσο χαμηλούς όσο 3,5–4 μέτρα κατακόρυφα. Το σύστημα γρήγορης αλλαγής εργαλείου με αντικαταστάσιμες τυπικές διεπαφές σφιγκτήρων υποστηρίζει πασσάλους από χαλύβδινα φύλλα, δοκούς H και κυκλικούς σωρούς σωλήνων – όλα με ένα μηχάνημα. Το SV-400 εκπέμπει φυγόκεντρο δύναμη 656 kN (σύμφωνα με τον κατάλογο: 激振力 656 kN – σημειώστε ότι ο κατάλογος δείχνει 658; Στην πραγματικότητα ο πίνακας λέει 656 για το SV-400; Ας ελέγξουμε: SV-400激振力 λέει 658 για τον πίνακα; SV-300, 656 για SV-400, 772 για SV-500 So 656 kN), λειτουργεί στα 32 MPa και απαιτεί ροή 280–360 L/min, καθιστώντας το την ιδανική λύση για συσσωρεύσεις μεσαίου έως μεγάλου περιορισμένου χώρου σε όλη τη Νοτιοανατολική Ασία, την Ινδία.

Πρόσθετες προδιαγραφές από τον κατάλογο (SV-400):

• Έκκεντρη στιγμή: 6,6 kgm

• Φυγόκεντρος δύναμη: 656 kN

• Εύρος συχνοτήτων: 2300–5000 rpm (ευρύ ρυθμιζόμενο εύρος)

• Δύναμη πλευρικού σφιγκτήρα: 465 kN | Δύναμη σφιγκτήρα κάτω: 520 kN

• Πίεση λειτουργίας: 32 MPa

• Ροή εργασίας: 280–360 L/min

• Γωνία περιστροφής/κλίσης: 360° / ±30°

• Διαστάσεις (Μ×Π×Υ): 1400×1315×3056 mm

• Βάρος (συμπεριλαμβανομένου του συνδετήρα και του σφιγκτήρα): 3870 kg

• Κατάλληλος εκσκαφέας: 32–40 τόνοι

• Η δυνατότητα λειτουργίας με χαμηλό ύψος είναι απαραίτητη για την εργασία σε υπάρχοντες υπερυψωμένους αυτοκινητόδρομους στη Μπανγκόκ, την Τζακάρτα και τη Μανίλα κατά τη διάρκεια έργων διεύρυνσης.

• Η πλήρης συνεχής περιστροφή 360 μοιρών επιτρέπει την ακριβή ευθυγράμμιση πασσάλων σε ζώνες πυκνής αστικής κατασκευής με ελάχιστη επανατοποθέτηση του εκσκαφέα.

• Η αμφίδρομη κεφαλή κίνησης με κλίση βοηθά στην εγκατάσταση πασσάλων φύλλων για τοίχους καναλιών και αντιπλημμυρικά φράγματα σε καθορισμένες γωνίες.

• Το σύστημα γρήγορης αλλαγής εργαλείων επιτρέπει τη γρήγορη εναλλαγή μεταξύ πασσάλων από χαλύβδινα φύλλα (για τοίχους ποταμών) και πασσάλων σωλήνων (για θεμέλια γεφυρών).

• Οδηγός πασσάλου πλευρικής λαβήςΗ σχεδίαση εξαλείφει την ανάγκη για ψηλούς ηγέτες, καθιστώντας δυνατή την οδήγηση πασσάλων κάτω από χαμηλές αερογέφυρες και εσωτερικές επεκτάσεις αποθήκης όπου η απόσταση από την επιφάνεια είναι μικρότερη από 4 μέτρα.

• Το σύστημα γρήγορης αλλαγής εργαλείων επιτρέπει στους εργολάβους να αλλάζουν μεταξύ πασσάλων λαμαρίνας (για τη στήριξη θεμελίωσης) και δοκών H (για την κατασκευή υποστυλωμάτων) στο ίδιο εργοτάξιο – εξοικονομώντας χρόνο και κόστος εξοπλισμού.

• Η πλήρης περιστροφή 360 μοιρών είναι πολύτιμη για την εργασία σε στενές λωρίδες εξυπηρέτησης σε πολυσύχναστες πόλεις όπως η Βομβάη και το Δελχί.

• Το εύρος υψηλής συχνότητας έως τις 5000 rpm (στο SV-400) παρέχει επιπλέον ταχύτητα για διείσδυση σε μικτά εδάφη που είναι κοινά στις ινδικές προσχωσιγενείς πεδιάδες.

• Δυνατότητα λειτουργίας χαμηλού χώρου κεφαλήςεπιτρέπει την οδήγηση πασσάλων εντός θερμαινόμενων περιβλημάτων ή κάτω από υπάρχοντες γερανούς σε εργοστάσια – κρίσιμης σημασίας για τη διατήρηση της παραγωγής κατά τις χειμερινές μετασκευές.

• Αμφίδρομη κεκλιμένη κεφαλή οδήγησηςμε στιβαρούς υδραυλικούς κυλίνδρους αποδίδει αξιόπιστα σε θερμοκρασίες κάτω από το μηδέν.

• Το σύστημα γρήγορης αλλαγής εργαλείων ελαχιστοποιεί το χρόνο διακοπής λειτουργίας κατά την εναλλαγή μεταξύ τύπων πασσάλων – ιδιαίτερα χρήσιμο σε απομακρυσμένες βιομηχανικές ζώνες όπου δεν μπορούν να κινητοποιηθούν εύκολα πολλά μηχανήματα.

• Πλήρης συνεχής περιστροφή 360 μοιρώνδιασφαλίζει ότι το παγωμένο έδαφος ή η συσσώρευση χιονιού δεν εμποδίζει την τοποθέτηση.
