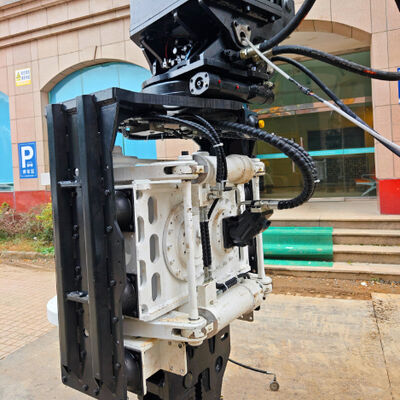

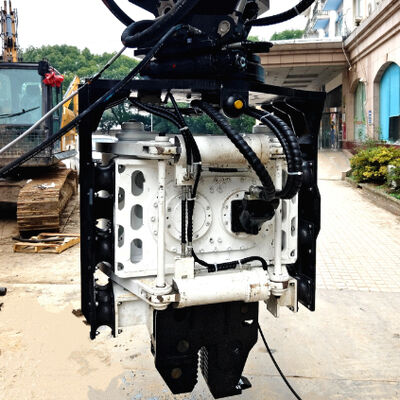

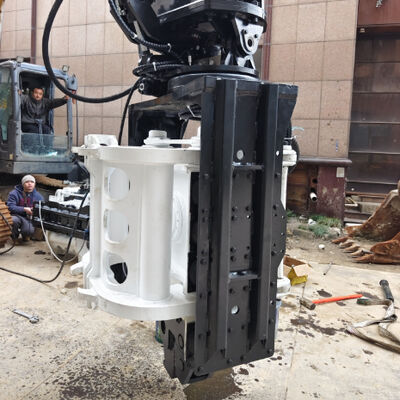

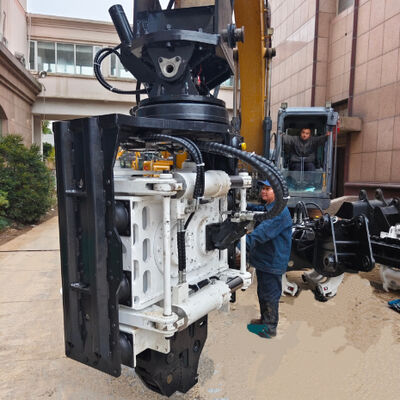

SV300 Side Grip Pile Driver – Σύστημα συγχώνευσης ροής διπλής αντλίας & ενσωματωμένη διάταξη βαλβίδας ελέγχου για εκσκαφείς 25‑32t

Το SV300 Side Grip Pile Driver είναι ένα υδραυλικό δονητικό εξάρτημα σχεδιασμένο για εκσκαφείς 25–32 τόνων. Ανήκει στη σειρά SV μας, που έχει σχεδιαστεί για την οδήγηση και την εξόρυξη πασσάλων από χαλύβδινα φύλλα, δοκούς H και πασσάλους σωλήνων σε χαμηλό ύψος και στενούς χώρους, όπως ανακαινίσεις εργοστασίων, υπόγειες διαβάσεις γεφυρών, επεκτάσεις σήραγγας και έργα αστικών υποδομών. Το SV300 ενσωματώνει πέντε προηγμένα υδραυλικά και δομικά χαρακτηριστικά: σύστημα συγχώνευσης ροής διπλής αντλίας, ενσωματωμένο συγκρότημα βαλβίδας ελέγχου, μονάδα βαλβίδας συγχώνευσης υψηλής ροής, ολοκληρωμένη λύση προσαρμογής περιορισμένου χώρου και έξοδο κραδασμών υψηλής συχνότητας (558 kN, 2300‑3000 rpm). Αυτά τα χαρακτηριστικά συνεργάζονται για να προσφέρουν εξαιρετική ισχύ, ακριβή έλεγχο και δυνατότητα λειτουργίας όπου δεν μπορούν να χωρέσουν οι συμβατικοί οδηγοί πασσάλων.

Το SV300 είναι εξοπλισμένο με σύστημα συγχώνευσης ροής διπλής αντλίας που επιτρέπει τη διαχείριση υδραυλικής ισχύος σε δύο στάδια. Στην κανονική λειτουργία, ένα μόνο κύκλωμα αντλίας παρέχει επαρκή ροή για ελαφριά συσσώρευση ή εξαγωγή, εξοικονομώντας καύσιμο και μειώνοντας την παραγωγή θερμότητας. Όταν ο σωρός συναντά πυκνό χαλίκι, συμπιεσμένο γέμισμα ή άκαμπτο άργιλο, το σύστημα συγχωνεύει αυτόματα τη ροή από μια δεύτερη αντλία – αυξάνοντας άμεσα την υδραυλική ισχύ στον δονητικό κινητήρα. Αυτό ενισχύει τη φυγόκεντρη δύναμη στα πλήρη 558 kN, επιτρέποντας στο SV300 να ξεπεράσει τις δύσκολες γεωλογικές συνθήκες χωρίς να αναβαθμίσει το μηχάνημα μεταφοράς. Η διαδικασία συγχώνευσης είναι ομαλή και χωρίς κραδασμούς, προστατεύοντας τόσο το σφυρί όσο και τον εκσκαφέα. Για τους χειριστές που εργάζονται σε μικτά στρώματα εδάφους (συνήθης στα δέλτα των ποταμών και στις προσχωσιγενείς πεδιάδες), αυτό το χαρακτηριστικό βελτιώνει σημαντικά την παραγωγικότητα.

Το SV300 διαθέτει ένα ενσωματωμένο συγκρότημα βαλβίδας ελέγχου που εισάγεται από κορυφαίες διεθνείς μάρκες υδραυλικών. Αυτό το συμπαγές μπλοκ βαλβίδων συγκεντρώνει όλες τις υδραυλικές λειτουργίες: εκκίνηση/διακοπή δόνησης, έκκεντρη κατεύθυνση περιστροφής, ρύθμιση ροής, έλεγχος κλίσης και έλεγχος περιστροφής. Ο ανεξάρτητος έλεγχος κάθε ενέργειας απλοποιεί τη συντήρηση και την αντιμετώπιση προβλημάτων, μειώνει την ακαταστασία του εξωτερικού σωλήνα και βελτιώνει τον χρόνο απόκρισης. Σε αντίθεση με τα παραδοσιακά συστήματα με πολλαπλές ξεχωριστές βαλβίδες συνδεδεμένες με μακρούς σωλήνες, ο ενσωματωμένος σχεδιασμός ελαχιστοποιεί τα σημεία διαρροής και μειώνει τις απώλειες πίεσης. Το συγκρότημα βαλβίδας έχει ονομαστική πίεση λειτουργίας 32 MPa και περιλαμβάνει ενσωματωμένη ανακούφιση πίεσης και προστασία κατά της σπηλαίωσης. Για τους ιδιοκτήτες στόλου, αυτό σημαίνει λιγότερες υδραυλικές βλάβες και ταχύτερους διαγνωστικούς ελέγχους.

Συμπληρώνοντας το σύστημα συγχώνευσης διπλής αντλίας, το SV300 ενσωματώνει μια ειδική μονάδα βαλβίδας συγχώνευσης υψηλής ροής που διαχειρίζεται τη συνδυασμένη ροή και από τις δύο αντλίες. Αυτή η μονάδα έχει σχεδιαστεί για να χειρίζεται έως και 280 L/min (η μέγιστη ροή λειτουργίας του SV300) στα 32 MPa χωρίς σημαντική πτώση πίεσης. Η μονάδα βαλβίδας υψηλής ροής περιλαμβάνει καρούλια επεξεργασμένα με μηχανική ακρίβεια και σκληρυμένες θέσεις για μεγάλη διάρκεια ζωής. Όταν ο χειριστής επιλέγει «λειτουργία ενίσχυσης», η μονάδα βαλβίδας ανοίγει εσωτερικές διόδους για να συγχωνεύσει απρόσκοπτα τις δύο ροές της αντλίας. Η μονάδα παρέχει επίσης αναλογικό έλεγχο ροής, επιτρέποντας στον χειριστή να μεταβάλλει τη συχνότητα δόνησης από 2300 έως 3000 σ.α.λ. Το αποτέλεσμα είναι ομαλή, ρυθμιζόμενη παροχή ισχύος που ταιριάζει ακριβώς με τις συνθήκες του εδάφους – από μαλακό άργιλο έως ξεπερασμένο βράχο.

Το SV300 έχει σχεδιαστεί ως μια ολοκληρωμένη λύση προσαρμογής σε περιορισμένο χώρο. Ο σχεδιασμός του αντιμετωπίζει κάθε περιορισμό που συναντάται σε χώρους εργασίας με χαμηλό ύψος και περιορισμένη πρόσβαση:

• Η σύσφιξη με πλευρική λαβή εξαλείφει την ανάγκη για ψηλό κατακόρυφο οδηγό, μειώνοντας το απαιτούμενο διάκενο από πάνω σε μόλις 3,5 μέτρα.

• Οι συμπαγείς διαστάσεις (1343 × 1230 × 2923 mm) επιτρέπουν στο σφυρί να εφαρμόζει μέσα από τις τυπικές πόρτες και μεταξύ των τοίχων σε κοντινή απόσταση.

• Η συνεχής περιστροφή 360° και η αμφίδρομη κλίση ±30° επιτρέπουν την ακριβή τοποθέτηση πασσάλων χωρίς κίνηση του εκσκαφέα.

• Τα εναλλάξιμα καθίσματα σφιγκτήρα επιτρέπουν τη γρήγορη εναλλαγή μεταξύ πασσάλων από χαλύβδινο φύλλο, δοκών H και πασσάλων σωλήνων χωρίς εργαλεία.

• Σύστημα διπλής σύσφιξης (πλευρικός σφιγκτήρας + σφιγκτήρας κάτω) συγκρατεί με ασφάλεια το σωρό ακόμα και όταν εργάζεστε σε ακραίες γωνίες κλίσης.
  Για εργολάβους που εργάζονται σε επεκτάσεις εργοστασίων, υπόγειες διαβάσεις γεφυρών, κατασκευές εσωτερικών χώρων ή τάφρους αστικής χρήσης, το SV300 μετατρέπει έναν τυπικό εκσκαφέα 25‑32 τόνων σε ένα μηχάνημα πασσάλου υψηλής ευελιξίας που μπορεί να έχει πρόσβαση σε περιοχές που δεν μπορεί να φτάσει άλλος πασσαλόπηκτος.

Το SV300 προσφέρει απόδοση κραδασμών υψηλής συχνότητας 2300–3000 rpm (ρυθμιζόμενη μέσω ελέγχου ροής) με φυγόκεντρο δύναμη 558 kN (έκκεντρη ροπή 5,6 kgm). Οι κραδασμοί υψηλής συχνότητας υγροποιούν γρήγορα το έδαφος γύρω από το σωρό, μειώνοντας την αντίσταση τριβής έως και 75%. Τα βασικά οφέλη περιλαμβάνουν:

• Γρήγορη διείσδυση – ένας σωρός από φύλλο χάλυβα μήκους 12 μέτρων μπορεί να οδηγηθεί σε 60–90 δευτερόλεπτα σε μέτριας πυκνότητας άμμο ή πηλό.

• Ομαλή εξαγωγή – ακόμη και οι σωροί που έχουν καθίσει για μήνες μπορούν να τραβηχτούν με ελάχιστη προσπάθεια.

• Μειωμένοι πλευρικοί κραδασμοί – οι οριζόντιες δυνάμεις εξαφανίζονται, προστατεύοντας τη μπούμα του εκσκαφέα και τις κοντινές κατασκευές.

• Χαμηλότερος θόρυβος – η υψηλή συχνότητα μετατοπίζει το ακουστικό φάσμα μακριά από τον ενοχλητικό χτύπο χαμηλής συχνότητας.
  Η ρυθμιζόμενη συχνότητα επιτρέπει στον χειριστή να επιλέγει τη βέλτιστη ρύθμιση για κάθε στρώμα εδάφους: χαμηλότερη συχνότητα (2300-2500 rpm) για μαλακά εδάφη για εξοικονόμηση καυσίμου, υψηλότερη συχνότητα (2700-3000 rpm) για πυκνό ή παγωμένο έδαφος για μεγιστοποίηση της διείσδυσης.

• Νοτιοανατολική Ασία – Τα έργα αστικών υποδομών έχουν συχνά μικτές εδαφικές συνθήκες (μαλακή άργιλος έως πυκνή άμμος). Το σύστημα συγχώνευσης ροής διπλής αντλίας και η μονάδα βαλβίδας συγχώνευσης υψηλής ροής παρέχουν ισχύ κατ' απαίτηση χωρίς υπερμεγέθυνση του φορέα. Η λύση προσαρμογής σε περιορισμένο χώρο επιτρέπει τη συσσώρευση κάτω από υπάρχουσες αερογέφυρες και μεταξύ κτιρίων.

• Ινδία – Οι εργολάβοι που είναι ευαίσθητοι στο κόστος επωφελούνται από το ενσωματωμένο συγκρότημα βαλβίδας ελέγχου, το οποίο μειώνει τις διαρροές των εύκαμπτων σωλήνων και τον χρόνο διακοπής συντήρησης. Η έξοδος δόνησης υψηλής συχνότητας λειτουργεί αποτελεσματικά στα ποικίλα εδάφη του οροπεδίου Deccan και της πεδιάδας του Γάγγη. Ο συμπαγής σχεδιασμός είναι ιδανικός για στενούς αγροτικούς δρόμους και υπόγειες διαβάσεις γεφυρών.

• Ρωσία – Τα ψυχρά κλίματα και οι απομακρυσμένες τοποθεσίες απαιτούν αξιόπιστα υδραυλικά συστήματα. Το ενσωματωμένο συγκρότημα βαλβίδας και το σύστημα συγχώνευσης διπλής αντλίας λειτουργούν σταθερά σε χαμηλές θερμοκρασίες με κατάλληλα υγρά. Η λύση προσαρμογής σε περιορισμένο χώρο είναι ανεκτίμητη για μπλοκ αγκύρωσης αγωγών και θεμέλια μόνιμου παγετού όπου η πρόσβαση είναι περιορισμένη.

Α: Το σύστημα συγχώνευσης ροής διπλής αντλίας συνδυάζει την έξοδο δύο υδραυλικών αντλιών (συνήθως από το κύριο και το βοηθητικό κύκλωμα του εκσκαφέα). Στην τυπική λειτουργία, μία αντλία παρέχει ροή για ενεργειακά αποδοτική λειτουργία. Όταν συναντάτε σκληρό έδαφος, το σύστημα συγχωνεύει τη δεύτερη αντλία, διπλασιάζοντας τη ροή προς το σφυρί και αυξάνοντας τη φυγόκεντρο δύναμη στα πλήρη 558 kN.

A: Το ενσωματωμένο συγκρότημα βαλβίδας ελέγχου αντικαθιστά πολλαπλές ξεχωριστές βαλβίδες και μακριές σωλήνες με ένα ενιαίο, συμπαγές μπλοκ. Αυτό μειώνει τα πιθανά σημεία διαρροής, απλοποιεί την αντιμετώπιση προβλημάτων και βελτιώνει τον χρόνο απόκρισης. Όλες οι λειτουργίες (εκκίνηση/διακοπή δόνησης, περιστροφή, κλίση, έλεγχος ροής) ελέγχονται μέσω μιας μονάδας.

Α: Δουλεύουν μαζί. Το σύστημα συγχώνευσης ροής διπλής αντλίας αναφέρεται στο συνολικό υδραυλικό κύκλωμα που συνδυάζει δύο ροές αντλίας. Η μονάδα βαλβίδας συγχώνευσης υψηλής ροής είναι το συγκεκριμένο εξάρτημα βαλβίδας που εκτελεί τη συγχώνευση και ρυθμίζει τη συνδυασμένη ροή έως και 280 L/min. Και τα δύο είναι ενσωματωμένα στη σχεδίαση του SV300.

A: Συνδυάζει σύσφιξη με πλευρική λαβή (χωρίς κάθετο οδηγό), συμπαγείς διαστάσεις (μήκος 1,34 m, πλάτος 1,23 m, ύψος 2,92 m), συνεχή περιστροφή 360°, κλίση ±30° και σύστημα σφιγκτήρα γρήγορης αλλαγής. Μπορείτε να εργαστείτε κάτω από οροφές ύψους 3,5 μέτρων και μεταξύ των τοίχων σε απόσταση μόνο 1,3 μέτρων μεταξύ τους – μέρη όπου δεν μπορούν να πάνε οι συμβατικοί πασσαλόπηκτοι.

Α: Για τους περισσότερους τύπους εδάφους, ναι. Η έξοδος κραδασμών υψηλής συχνότητας (2300-3000 rpm) υγροποιεί το έδαφος πιο γρήγορα από τη χαμηλή συχνότητα (1500-2000 rpm). Παράγει επίσης λιγότερους πλευρικούς κραδασμούς και χαμηλότερο αντιληπτό θόρυβο. Η ρυθμιζόμενη συχνότητα του SV300 σάς επιτρέπει να χρησιμοποιείτε χαμηλότερες στροφές ανά λεπτό σε μαλακό έδαφος για εξοικονόμηση καυσίμου και υψηλότερες στροφές σε πυκνό έδαφος για μέγιστη διείσδυση.

A: Με εναλλάξιμα καθίσματα σφιγκτήρα: πασσάλους από χαλύβδινο φύλλο τύπου U και τύπου Z (έως 12-15 m), δοκούς H έως 350 mm και κυκλικούς σωρούς σωλήνων διαμέτρου έως 600 mm.

Α: Οποιοσδήποτε εκσκαφέας 25–32 τόνων (Komatsu, Hitachi, SANY, XCMG, Liugong, κ.λπ.) με υδραυλικό ταχυσύνδεσμο και δύο βοηθητικά κυκλώματα (για συγχώνευση διπλής αντλίας) ή τουλάχιστον ένα κύκλωμα με παροχή έως 280 L/min. Η εγκατάσταση διαρκεί συνήθως μία ημέρα.
