Οδηγός πασσάλων υδραυλικής πλευρικής λαβής για περιορισμένους χώρους | Λειτουργία χαμηλού ύψους + αμφίδρομη κλίση & περιστροφή 360°

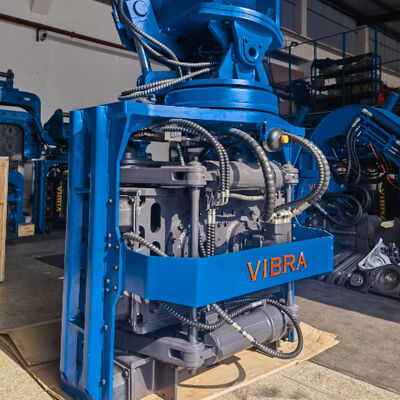

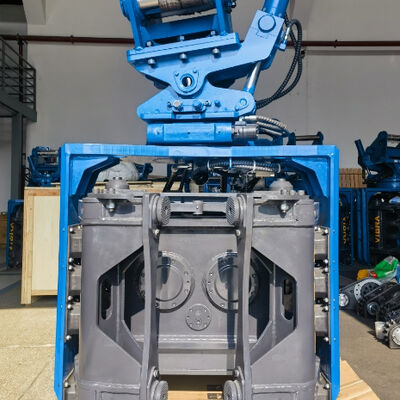

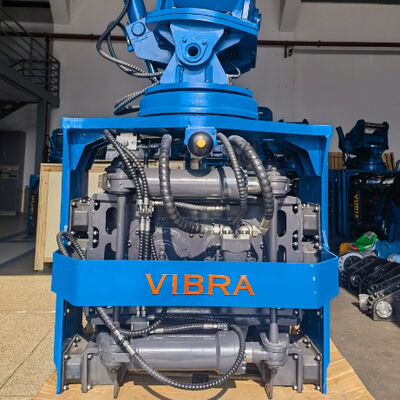

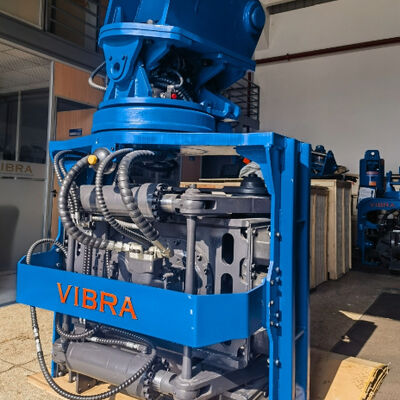

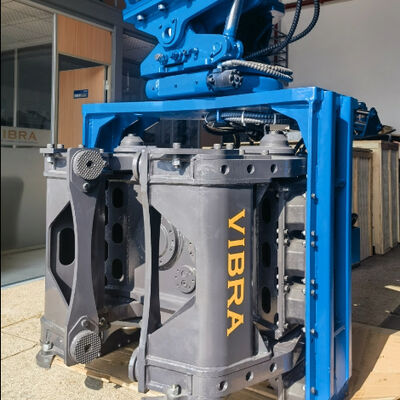

Το SV-400 είναι εξειδικευμένοΟδηγός πασσάλου πλευρικής λαβής– μια μοναδική μορφή υδραυλικού δονητικού σφυριού σχεδιασμένη ειδικά για εφαρμογές με χαμηλό ύψος και περιορισμένο χώρο. Σε αντίθεση με τους παραδοσιακούς μηχανισμούς πασσάλων που απαιτούν μεγάλο κάθετο διάκενο, το SV-400 τοποθετείται απευθείας σε εκσκαφείς 32–40 τόνων και επιτρέπει την αποτελεσματική οδήγηση και εξαγωγή πασσάλων σε περιβάλλοντα με σοβαρούς περιορισμούς ύψους, όπως κάτω από γέφυρες, μέσα σε εργοστάσια, σε σήραγγες και κατά μήκος σιδηροδρομικών γραμμών. Αυτό το μηχάνημα διαθέτειπλήρης συνεχής περιστροφή 360 μοιρώνκαι αμφίδρομη κεφαλή κίνησης με κλίση (±30 μοίρες), επιτρέποντας στον χειριστή να τοποθετήσει το σωρό υπό οποιαδήποτε γωνία χωρίς να μετακινήσει τον εκσκαφέα. Με δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής (συνολικό ύψος με σφιγκτήρα: 3056 mm), το SV-400 μπορεί να λειτουργήσει σε χώρους τόσο χαμηλούς όσο 3,5–4 μέτρα. Το σύστημα γρήγορης αλλαγής εργαλείου με αντικαταστάσιμες τυπικές διεπαφές σφιγκτήρων υποστηρίζει πασσάλους από χαλύβδινα φύλλα, δοκούς H και κυκλικούς σωρούς σωλήνων – όλα με ένα μηχάνημα. Το SV-400 παρέχει φυγόκεντρη δύναμη 658 kN, λειτουργεί στα 32 MPa και απαιτεί ροή 280–360 L/min, καθιστώντας το την απόλυτη λύση για τη συσσώρευση περιορισμένου χώρου σε όλη τη Νοτιοανατολική Ασία, την Ινδία και τη Ρωσία.

Έκκεντρη στιγμή: 6,6 kgm

Φυγόκεντρη δύναμη: 658 kN

Εύρος συχνοτήτων: 2300–5000 rpm (ρυθμιζόμενο σε δύο στάδια)

Δύναμη πλευρικού σφιγκτήρα: 385 kN | Δύναμη σφιγκτήρα κάτω: 490 kN

Πίεση λειτουργίας: 32 MPa

Ροή εργασίας: 280–360 L/min

Γωνία περιστροφής/κλίσης: 360° / ±30°

Διαστάσεις (Μ×Π×Υ): 1400×1315×3056 mm

Βάρος (συμπεριλαμβανομένου του συνδετήρα και του σφιγκτήρα): 3870 kg

Κατάλληλος εκσκαφέας: 32–40 τόνοι

Νοτιοανατολική Ασία (διεύρυνση γέφυρας, προσθήκες εργοστασίων, κατασκευή σήραγγας)

• Η δυνατότητα λειτουργίας με χαμηλό ύψος είναι απαραίτητη για την εργασία σε υπάρχοντες υπερυψωμένους αυτοκινητόδρομους στη Μπανγκόκ, την Τζακάρτα και τη Μανίλα κατά τη διάρκεια έργων διεύρυνσης.

• Η πλήρης συνεχής περιστροφή 360 μοιρών επιτρέπει την ακριβή ευθυγράμμιση πασσάλων σε ζώνες πυκνής αστικής κατασκευής με ελάχιστη επανατοποθέτηση του εκσκαφέα.

• Η αμφίδρομη κεφαλή κίνησης με κλίση βοηθά στην εγκατάσταση πασσάλων φύλλων για τοίχους καναλιών και αντιπλημμυρικά φράγματα σε καθορισμένες γωνίες.

Ινδία (εργασίες κάτω από το κατάστρωμα αερογέφυρας, σιδηρόδρομος μετρό, βιομηχανικά υπόστεγα)

• Ο σχεδιασμός του οδηγού πασσάλων πλευρικής λαβής εξαλείφει την ανάγκη για ψηλούς ηγέτες, καθιστώντας δυνατή την οδήγηση πασσάλων κάτω από χαμηλές αερογέφυρες και εσωτερικές επεκτάσεις αποθήκης όπου η απόσταση από την επιφάνεια είναι μικρότερη από 4 μέτρα.

• Το σύστημα γρήγορης αλλαγής εργαλείων επιτρέπει στους εργολάβους να αλλάζουν μεταξύ πασσάλων λαμαρίνας (για τη στήριξη θεμελίωσης) και δοκών H (για την κατασκευή υποστυλωμάτων) στο ίδιο εργοτάξιο – εξοικονομώντας χρόνο και κόστος εξοπλισμού.

• Η πλήρης περιστροφή 360 μοιρών είναι πολύτιμη για την εργασία σε στενές λωρίδες εξυπηρέτησης σε πολυσύχναστες πόλεις όπως η Βομβάη και το Δελχί.

Ρωσία (βιομηχανικές εγκαταστάσεις, επισκευές γεφυρών, περιορισμένοι χειμερινοί χώροι)

• Η δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής επιτρέπει την οδήγηση πασσάλων μέσα σε θερμαινόμενα περιβλήματα ή κάτω από υπάρχοντες γερανούς στα εργοστάσια – κρίσιμης σημασίας για τη διατήρηση της παραγωγής κατά τις χειμερινές μετασκευές.

• Η αμφίδρομη κεκλιμένη κεφαλή οδήγησης με στιβαρούς υδραυλικούς κυλίνδρους αποδίδει αξιόπιστα σε θερμοκρασίες κάτω από το μηδέν.

• Το σύστημα γρήγορης αλλαγής εργαλείων ελαχιστοποιεί το χρόνο διακοπής λειτουργίας κατά την εναλλαγή μεταξύ τύπων πασσάλων – ιδιαίτερα χρήσιμο σε απομακρυσμένες βιομηχανικές ζώνες όπου δεν μπορούν να κινητοποιηθούν εύκολα πολλά μηχανήματα.

Ε1: Τι κάνει έναν οδηγό πασσάλων πλευρικής λαβής διαφορετικό από ένα τυπικό δονητικό σφυρί;

Α: Ένας οδηγός πασσάλων πλευρικής λαβής χρησιμοποιεί δύο συστήματα σύσφιξης: έναν πλευρικό σφιγκτήρα και έναν σφιγκτήρα κάτω. Ο πλευρικός σφιγκτήρας πιάνει το σωρό πλευρικά, επιτρέποντας σε ολόκληρο το συγκρότημα να έχει πολύ χαμηλότερο συνολικό ύψος. Αυτό παρέχει δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής – μπορείτε να οδηγείτε πασσάλους σε χώρους τόσο στενούς όσο 3,5–4 μέτρα κατακόρυφα, κάτι που είναι αδύνατο με τα τυπικά σφυριά μόνο με σφιγκτήρες κάτω.

Ε2: Μπορεί το SV-400 να οδηγεί τους σωρούς υπό γωνία;

Α: Ναι. Η αμφίδρομη κεφαλή κίνησης με κλίση σάς επιτρέπει να γέρνετε το σφυρί ±30 μοίρες προς δύο κατευθύνσεις. Αυτό είναι ιδανικό για πασσάλους (με κλίση τοίχους αντιστήριξης), πασσάλους σε όχθες ποταμού ή για αντιστάθμιση ανώμαλου εδάφους.

Ε3: Έχει πραγματικά πλήρη περιστροφή 360 μοιρών;

Α: Απολύτως. Η πλήρης συνεχής περιστροφή 360 μοιρών επιτυγχάνεται μέσω ενός δακτυλίου περιστροφής ακριβείας. Μπορείτε να περιστρέψετε το σφυρί και το σωρό σε οποιονδήποτε προσανατολισμό χωρίς να μετακινήσετε τον εκσκαφέα – ένα τεράστιο πλεονέκτημα σε περιορισμένους χώρους.

Ε4: Πώς λειτουργεί το σύστημα γρήγορης αλλαγής εργαλείου;

Α: Το σύστημα γρήγορης αλλαγής εργαλείου χρησιμοποιεί αντικαταστάσιμες τυπικές διεπαφές καθίσματος σφιγκτήρα. Απλώς αφαιρείτε μερικές ακίδες, αλλάζετε τις σιαγόνες του σφιγκτήρα (προφίλ πασσάλων φύλλου χάλυβα, λαβή δοκού H ή σφιγκτήρα σωλήνα) και τοποθετήστε ξανά. Η όλη αλλαγή διαρκεί λιγότερο από 10 λεπτά. Δεν απαιτούνται ειδικά εργαλεία.

Ε5: Τι μέγεθος εκσκαφέα χρειάζομαι για το SV-400;

Α: Το SV-400 ταιριάζει σε εκσκαφείς 32–40 τόνων. Απαιτεί υδραυλική ροή 280–360 L/min στα 32 MPa. Στα συμβατά μοντέλα περιλαμβάνονται τα Komatsu PC360–PC400, Hitachi ZX350–ZX400 και Sany SY335–SY395.

Ε6: Ποιους τύπους πασσάλων μπορεί να χειριστεί;

Α: Με το σύστημα γρήγορης αλλαγής εργαλείου, το SV-400 μπορεί να χειριστεί:

• Σωροί από χαλύβδινο φύλλο τύπου U και Ζ (τα περισσότερα προφίλ)

• Δοκοί H (ευρεία φλάντζα, μεσαία φλάντζα)

• Κυκλικοί σωροί χαλύβδινων σωλήνων (διάφορων διαμέτρων)

• Προκατασκευασμένοι σωροί από σκυρόδεμα (με προαιρετικά ελαστικά μαξιλαράκια)

Ε7: Πώς λειτουργεί η γέφυρα ωφέλιμης λειτουργίας με χαμηλό ύψος κεφαλής;

Α: Κατά την αποκατάσταση ή τη διαπλάτυνση υπαρχουσών γεφυρών, συχνά χρειάζεται να οδηγείτε πασσάλους απευθείας κάτω από το κατάστρωμα της γέφυρας όπου η απόσταση είναι μόνο 3,5–4 μέτρα. Οι παραδοσιακοί οδηγοί πασσάλων δεν χωρούν. Η δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής του SV-400 σάς επιτρέπει να εργάζεστε κάτω από το κατάστρωμα χωρίς να κλείνετε τη γέφυρα στην κυκλοφορία – μια τεράστια εξοικονόμηση χρόνου και κόστους.

Ε8: Τι συντήρηση απαιτείται για το σύστημα κλίσης και περιστροφής;

Α: Ο δακτύλιος περιστροφής και οι κύλινδροι κλίσης είναι σφραγισμένοι και απαιτούν περιοδική λίπανση κάθε 50 ώρες λειτουργίας. Οι διεπαφές του σφιγκτήρα συστήματος ταχείας αλλαγής εργαλείου θα πρέπει να επιθεωρούνται για φθορά μετά από 500 ώρες. Όλα τα υδραυλικά εξαρτήματα χρησιμοποιούν τυπικά λιπαντικά ποιότητας εκσκαφέα.
