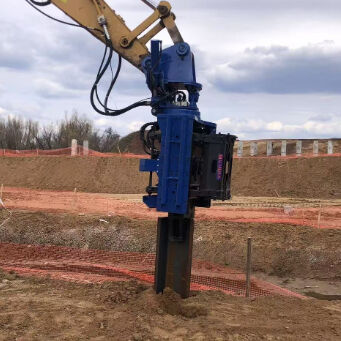

Οδηγός πασσάλων πλευρικής λαβής με πλήρη συνεχή περιστροφή 360 μοιρών και αμφίδρομη κλίση κεφαλής οδήγησης – SV400 για τοποθεσίες με χαμηλό ύψος

Ο οδηγός πασσάλων πλευρικής λαβής SV400 είναι ένα εξειδικευμένο υδραυλικό δονητικό σφυρί που έχει σχεδιαστεί για να επιλύει τα πιο δύσκολα προβλήματα πρόσβασης στην κατασκευή θεμελίωσης. Σε αντίθεση με τις παραδοσιακές εξέδρες πασσάλων που απαιτούν ψηλούς ιστούς και μεγάλες ακτίνες αιώρησης, το SV400 τοποθετείται απευθείας σε έναν τυπικό εκσκαφέα 32–40 τόνων. Με ελάχιστη τροποποίηση, ο εκσκαφέας σας μετατρέπεται σε ένα πολύ κινητό μηχάνημα πασσάλων. Το SV400 διαθέτει πλήρη συνεχή περιστροφή 360 μοιρών, αμφίδρομη κλίση κεφαλής οδήγησης, δυνατότητα λειτουργίας με χαμηλό ύψος κεφαλής και συμπαγή σχεδιασμό περιορισμένων χώρων. Είτε εργάζεστε μέσα σε ένα υπάρχον εργοστάσιο, κάτω από μια γέφυρα, ανάμεσα σε δύο κτίρια ή σε έναν πολυσύχναστο διάδρομο κοινής ωφέλειας, το SV400 προσφέρει στοίβες ακριβείας χωρίς να σπάει τον προϋπολογισμό.

Τα συμβατικά σφυριά πλευρικής λαβής έχουν συχνά περιορισμένες γωνίες αιώρησης, αναγκάζοντας τους χειριστές να επανατοποθετούν το φορέα επανειλημμένα. Το SV400 εξαλείφει αυτήν την αναποτελεσματικότητα με πλήρη συνεχή περιστροφή 360 μοιρών. Χρησιμοποιώντας έναν υδραυλικό περιστροφικό ενεργοποιητή υψηλής ροπής ενσωματωμένο στο στήριγμα σύνδεσης, το σφυρί μπορεί να περιστρέφεται ατελείωτα προς οποιαδήποτε κατεύθυνση. Αυτή η πλήρης συνεχής περιστροφή 360 μοιρών επιτρέπει στον χειριστή να ευθυγραμμίσει το σωρό σε οποιονδήποτε προσανατολισμό – απαραίτητο για την αλληλασφάλιση πασσάλων φύλλων, τους γωνιακούς πασσάλους ή την ευθυγράμμιση των δοκών H με τους κοχλίες θεμελίωσης. Σε συνδυασμό με την ταλάντευση μπούμας του ίδιου του εκσκαφέα, το SV400 μπορεί να τοποθετήσει πασσάλους με ακρίβεια χιλιοστού χωρίς να μετακινήσει τις ράγες. Για έργα μετασκευής ρωσικών γεφυρών ή επεκτάσεις ινδικών σταθμών του μετρό όπου ο χώρος είναι κορυφαίος, η πλήρης συνεχής περιστροφή 360 μοιρών μειώνει τον χρόνο τοποθέτησης κατά περισσότερο από το μισό.

Η εργασία σε ανώμαλο έδαφος ή επιφάνειες με κλίση συχνά θέτει σε κίνδυνο την κατακόρυφοτητα των πασσάλων. Η αμφίδρομη κεκλιμένη κεφαλή οδήγησης του SV400 παρέχει ±30 μοίρες κλίσης σε δύο κάθετους άξονες (αριστερά-δεξιά και εμπρός-πίσω). Η αμφίδρομη κεκλιμένη κεφαλή οδήγησης χρησιμοποιεί διπλούς υδραυλικούς κυλίνδρους βαρέως τύπου που προσαρμόζουν ανεξάρτητα τη γωνία του συγκροτήματος σφιγκτήρα. Οι χειριστές μπορούν να γείρουν το σωρό σε ακριβώς κατακόρυφο ακόμη και όταν ο εκσκαφέας είναι σταθμευμένος σε κλίση 15°. Για την κατασκευή θαλάσσιων τοιχωμάτων στη Νοτιοανατολική Ασία ή για εργασίες θεμελίωσης σε πλαγιά λόφου στην Ινδία, αυτή η αμφίδρομη κεκλιμένη κεφαλή οδήγησης διασφαλίζει ότι οι κινούμενοι πασσάλοι πληρούν τις αυστηρές ανοχές κατακόρυφου καθετότητας (συνήθως 1:100). Η λειτουργία κλίσης βοηθά επίσης στην εξαγωγή πασσάλων που έχουν καθίσει υπό γωνία – απλώς γείρετε τον σφιγκτήρα ώστε να ταιριάζει με τον άξονα του σωρού και να τραβήξετε.

Πολλά έργα πασσάλων πραγματοποιούνται κάτω από εναέρια εμπόδια: στέγες εργοστασίων, καταστρώματα γεφυρών, ηλεκτροφόρα καλώδια ή κατασκευές στάθμευσης. Το SV400 έχει σχεδιαστεί για λειτουργία χαμηλού χώρου κεφαλής με συνολικό ύψος μόνο 3056 mm (συμπεριλαμβανομένου του συνδετήρα και του σφιγκτήρα). Όταν τοποθετείται σε εκσκαφέα, ο συνδυασμός μπορεί να λειτουργήσει σε κενά έως και 4,5 μέτρα. Η δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής προέρχεται από δύο σχεδιαστικά χαρακτηριστικά: πρώτον, τη συμπαγή κατακόρυφη στοίβα της μονάδας δόνησης. δεύτερον, η δυνατότητα χρήσης σύσφιξης από κάτω αντί για οδήγηση από πάνω. Το SV400 περιλαμβάνει και πλευρικούς σφιγκτήρες και σφιγκτήρα κάτω. Σε εξαιρετικά χαμηλό ύψος κεφαλής, ο χειριστής μπορεί να σηκώσει το σωρό χρησιμοποιώντας τον κάτω σφιγκτήρα και στη συνέχεια να τον οδηγήσει χωρίς να σηκώσει το σφυρί πάνω από το επάνω μέρος του σωρού. Αυτή η δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής καθιστά το SV400 την προτιμώμενη επιλογή για την υποστήριξη του υπογείου, τα τοιχώματα κεφαλής σήραγγας και τα έργα επέκτασης εργοστασίων σε ολόκληρη τη Ρωσία και τη Νοτιοανατολική Ασία.

Το SV400 έχει διαστάσεις μόνο 1400 mm (L) × 1315 mm (W) × 3056 mm (Υ) – εντυπωσιακά συμπαγής δομή περιορισμένων χώρων για ένα δονητικό σφυρί κατηγορίας 400. Η συμπαγής δομή περιορισμένων χώρων επιτυγχάνεται ενσωματώνοντας την περιστροφική κίνηση, τους κυλίνδρους κλίσης και τα υδραυλικά συστήματα σφιγκτήρα σε ένα ενιαίο περίβλημα monoblock. Παρά το μικρό του αποτύπωμα, το SV400 αποδίδει φυγόκεντρη δύναμη 656 kN και έκκεντρη ροπή 6,6 kgm, με εύρος στροφών 2300–5000 rpm. Αυτή η συμπαγής δομή περιορισμένων χώρων δεν θυσιάζει την απόδοση. Μπορείτε να οδηγήσετε ή να αφαιρέσετε πασσάλους από χαλύβδινα φύλλα, πασσάλους H (φλάντζα έως 400 mm) και κυκλικούς σωρούς σωλήνων (διάμετρος έως 600 mm) σε μεσαία έως δύσκαμπτα εδάφη. Για εργοτάξια σε πυκνούς αστικούς πυρήνες της Ινδίας ή λιμάνια νησιών της Ινδονησίας με περιορισμένες περιοχές χαλάρωσης, οι συμπαγείς διαστάσεις του SV400 σημαίνουν ότι μπορείτε να κάνετε ελιγμούς μέσα από στενές πύλες και να εργάζεστε σε στενά.

Νοτιοανατολική Ασία (Ταϊλάνδη, Βιετνάμ, Φιλιππίνες, Ινδονησία):

• Η ικανότητα λειτουργίας χαμηλού χώρου κεφαλής επιτρέπει τη συσσώρευση κάτω από υπάρχοντες γερανούς στα εργοστάσια.

• Οι περιορισμένοι χώροι συμπαγούς δομής χωρούν σε ναυπηγεία εμπορευματοκιβωτίων και στενά οικόπεδα διυλιστηρίου.

• Η πλήρης συνεχής περιστροφή 360 μοιρών επιταχύνει τη σύμπλεξη πασσάλων φύλλων για αντιπλημμυρικά φράγματα.

Ινδία:

• Η αμφίδρομη κεκλιμένη κεφαλή οδήγησης εξασφαλίζει κάθετους σωρούς σε επικλινείς όχθες ποταμών και αναχώματα δρόμων.

• Ο οδηγός πασσάλων με πλευρική λαβή εξαλείφει την ανάγκη για ειδικά εξαρτήματα πασσάλων – χρησιμοποιήστε τον εκσκαφέα σας 35 τόνων.

• Η δυνατότητα λειτουργίας χαμηλού χώρου κεφαλής επιτρέπει τη συσσώρευση στο εσωτερικό των υπαρχόντων υπογείων κτιρίων.

Ρωσία:

• Πλήρης συνεχής περιστροφή 360 μοιρών λειτουργεί σε συνθήκες υπό το μηδέν με ανθεκτικές στο κρύο στεγανοποιήσεις.

• Οι περιορισμένοι χώροι με συμπαγή δομή επιτρέπουν τη μεταφορά σε τυπικά φορτηγά με επίπεδη επιφάνεια.

• Ο στιβαρός σφιγκτήρας πυθμένα χειρίζεται τη συσσώρευση παγωμένου εδάφους χωρίς ζημιά.

Ε1: Απαιτεί το SV400 ειδική μάρκα εκσκαφέα;
A: Όχι. Το SV400 ταιριάζει σε οποιονδήποτε τυπικό εκσκαφέα 32–40 τόνων με ταχεία σύνδεση ή σύνδεση με pin-on. Παρέχουμε βραχίονες προσαρμογέα για μεγάλες μάρκες (χωρίς να ονομάζουμε συγκεκριμένες μάρκες).

Ε2: Πώς λειτουργεί η ικανότητα λειτουργίας με χαμηλό ύψος κεφαλής με το πλευρικό σφίξιμο;
Α: Για πολύ χαμηλό ύψος κεφαλής, χρησιμοποιήστε τον κάτω σφιγκτήρα για να σηκώσετε και να οδηγήσετε το σωρό. Το σφυρί παραμένει κάτω από την κορυφή του σωρού. Οι πλευρικοί σφιγκτήρες χρησιμοποιούνται για συμβατική οδήγηση όταν το επιτρέπει το κεφάλι.

Ε3: Μπορώ να αλλάξω γρήγορα μεταξύ διαφορετικών τύπων πασσάλων;
Α: Ναι. Το σύστημα σφιγκτήρα έχει αντικαταστάσιμα τυπικά ένθετα. Η αλλαγή από πασσάλους σε δέσμη H διαρκεί περίπου 10 λεπτά με βασικά εργαλεία χειρός.

Ε4: Είναι ασφαλής η πλήρης συνεχής περιστροφή 360 μοιρών όταν είναι συνδεδεμένοι εύκαμπτοι σωλήνες;
Α: Η περιστροφική πολλαπλή έχει ενσωματωμένους οδηγούς εύκαμπτων σωλήνων και υδραυλικό περιστρεφόμενο πηνίο που αποτρέπει τη συστροφή. Ένας περιοριστής περιστροφής μπορεί επίσης να ρυθμιστεί εάν είναι επιθυμητό, ​​αλλά η συνεχής περιστροφή ελέγχεται πλήρως.

Ε5: Τι συντήρηση απαιτεί η αμφίδρομη κεκλιμένη κεφαλή οδήγησης;
Α: Λιπάνετε τους πείρους περιστροφής ανάκλισης κάθε 8 ώρες λειτουργίας. Οι κύλινδροι με κλίση έχουν σφραγίδες Trelleborg με ονομαστική τιμή για -30°C έως +80°C. Καμία ειδική συντήρηση πέρα ​​από την τυπική υδραυλική φροντίδα.

Ε6: Μπορεί το SV400 να εξάγει πασσάλους και να τους οδηγεί;
Α: Απολύτως. Με τον πλευρικό ή τον κάτω σφιγκτήρα πιασμένο σταθερά, αντιστρέψτε την κατεύθυνση του δονητικού κινητήρα για να δημιουργήσετε έλξη προς τα πάνω. Ο συνδυασμός κραδασμών και ανύψωσης βραχίονα εκσκαφέα εξάγει αποτελεσματικά τους σωρούς.

Ο οδηγός πασσάλων πλευρικής λαβής SV400 είναι η απόλυτη λύση για πασσάλωμα σε περιορισμένα περιβάλλοντα. Η πλήρης συνεχής περιστροφή 360 μοιρών και η αμφίδρομη κλίση της κεφαλής οδήγησης σας προσφέρουν απαράμιλλη ευελιξία τοποθέτησης. Η ικανότητα λειτουργίας με χαμηλό ύψος κεφαλής και οι περιορισμένοι χώροι συμπαγούς δομής επιτρέπουν την εργασία κάτω από γέφυρες, μέσα σε εργοστάσια και μεταξύ κτιρίων – μέρη όπου δεν μπορούν να πάνε οι συμβατικές εγκαταστάσεις πασσάλων. Είτε μετασκευάζετε ένα ρωσικό βιομηχανικό εργοστάσιο, χτίζετε μια γέφυρα στην Ινδία ή εγκαθιστάτε τοίχους πλημμύρας στη Νοτιοανατολική Ασία, το SV400 μετατρέπει τον εκσκαφέα σας σε μηχανή πασσάλων υψηλής απόδοσης. Επικοινωνήστε μαζί μας για προσφορά κιτ τοποθέτησης και ανάλυση κραδασμών για συγκεκριμένο χώρο.
