Χαμηλή συντήρηση 360° περιστροφή οδηγοί σωρός.

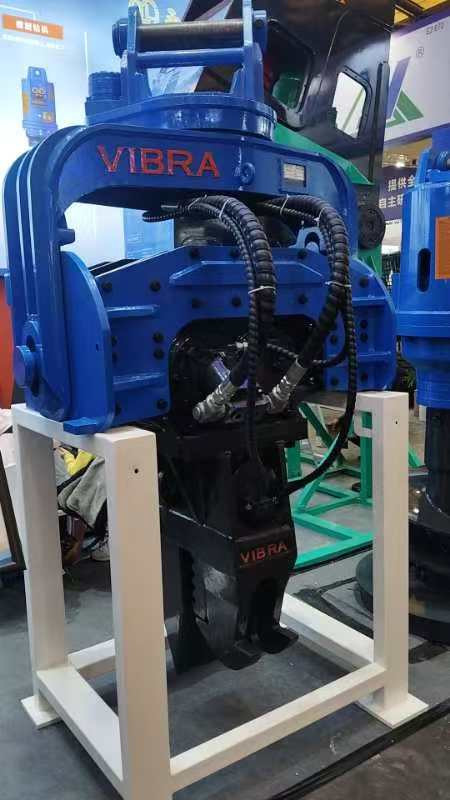

Το FV‑330R 360 Degree Pile Driver είναι ένα υδραυλικό δονητικό εξάρτημα σχεδιασμένο για εκσκαφείς 33–38 τόνων. Ανήκει στην οικογένεια μας της σειράς R (περιστροφική), η οποία διαθέτει μηχανισμό περιστροφής ακριβείας που επιτρέπει πλήρη συνεχή περιστροφή 360 μοιρών – ένας τρόπος αλλαγής του παιχνιδιού για εργασίες που απαιτούν ακριβή προσανατολισμό πασσάλων, εργασία γύρω από εμπόδια ή οδήγηση πασσάλων με σφιχτά σχέδια. Σε αντίθεση με τους συμβατικούς οδηγούς πασσάλων που περιορίζονται σε σταθερή γωνία ή ταλάντευση ±90°, το FV‑330R επιτρέπει στον χειριστή να περιστρέφει το σφυρί άπειρα προς οποιαδήποτε κατεύθυνση χωρίς να επανατοποθετεί το μηχάνημα μεταφοράς.

Χτισμένο με συγκρότημα μηχανισμού πλήρους περιστροφής, περιστροφική άρθρωση υψηλής πίεσης (ονομασία 40 MPa) και στιβαρό υδραυλικό κινητήρα, το FV‑330R προσφέρει απόδοση κραδασμών υψηλής συχνότητας (2800 rpm) και φυγόκεντρη δύναμη 372 kN. Ταυτόχρονα, η προσεγμένη σχεδίασή του – συμπεριλαμβανομένων των εύκαμπτων σωλήνων που απομονώνονται από κραδασμούς και μιας περιστροφικής ένωσης ανθεκτικής στη φθορά – έχει ως αποτέλεσμα τη σχεδίαση χαμηλού κόστους συντήρησης που μειώνει δραματικά το χρόνο διακοπής λειτουργίας και τα έξοδα αντικατάστασης εύκαμπτων σωλήνων. Αυτός ο συνδυασμός καθιστά το FV‑330R ιδανικό για απαιτητικά έργα υποδομής στη Νοτιοανατολική Ασία, την Ινδία και τη Ρωσία.

Το FV‑330R είναι ένα πραγματικό πρόγραμμα οδήγησης πασσάλων περιστροφής 360 μοιρών. Χάρη σε ένα περιστροφικό ρουλεμάν ακριβείας μεγάλης διαμέτρου (αξονική ικανότητα έλξης έως 90 τόνους, μόνιμη μηδενική οπισθοδρόμηση), το σφυρί μπορεί να περιστρέφεται συνεχώς χωρίς μηχανικό σταμάτημα. Οι χειριστές μπορούν:

• Ευθυγραμμίστε τους πασσάλους φύλλων ή τους πασσάλους σωλήνων ακριβώς στην απαιτούμενη γωνία χωρίς να μετακινήσετε τον εκσκαφέα.

• Εργαστείτε γύρω από υπάρχουσες κολώνες, προβλήτες γεφυρών ή υπόγειες εγκαταστάσεις.

• Αλλάξτε τον προσανατολισμό του πασσάλου από το εσωτερικό μιας τάφρου ή φράγματος όπου ο χώρος είναι περιορισμένος.
  Η περιστροφή τροφοδοτείται από έναν υδραυλικό κινητήρα υψηλής ροπής και ελέγχεται μέσω ενός πιλοτικού κυκλώματος, επιτρέποντας την ομαλή, απρόσκοπτη ρύθμιση της ταχύτητας.

Σε αντίθεση με τα εξαρτήματα «περιορισμένης αιώρησης» που περιστρέφονται μόνο κατά 180° ή απαιτούν χειροκίνητη επανατοποθέτηση, το FV‑330R παρέχει πλήρη συνεχή περιστροφή 360 μοιρών και προς τις δύο κατευθύνσεις. Αυτό το χαρακτηριστικό εξαλείφει τα τυφλά σημεία και δίνει τη δυνατότητα στον χειριστή να εκτελεί περίπλοκες ακολουθίες πασσάλων χωρίς να σταματήσει ποτέ να επαναπροσανατολίσει τον εκσκαφέα. Κατά την οδήγηση συμπλεγματικών πασσάλων φύλλων κατά μήκος μιας καμπύλης ευθυγράμμισης (π.χ. για φράγματα ή τοίχους αντιστήριξης), η συνεχής περιστροφή διασφαλίζει ότι κάθε στοίβας ταιριάζει απόλυτα με τον προηγούμενο. Η ροπή περιστροφής είναι άφθονη για το χειρισμό πασσάλων μήκους έως 12 m και βαρέων συγκροτημάτων σφιγκτήρα.

Το συγκρότημα του μηχανισμού πλήρους περιστροφής αποτελείται από έναν σφυρήλατο εσωτερικό δακτύλιο, έναν εξωτερικό δακτύλιο με επαγωγικά σκληρυμένα δόντια γραναζιών και ρουλεμάν κυλίνδρων υψηλής χωρητικότητας. Βασικές προδιαγραφές:

• Αξιολόγηση αξονικής έλξης: 90 τόνοι (δυνατότητα εξαγωγής βαθιάς ενσωματωμένων πασσάλων)

• Ακτινική χωρητικότητα φορτίου: ταιριάζει με δυνάμεις μπούμας εκσκαφέα 38 t

• Μόνιμη μηδενική οπισθοδρόμηση – κρίσιμη για ακριβή τοποθέτηση και μειωμένη φθορά από κραδασμούς

• Σφραγισμένο έναντι σκόνης και νερού (βαθμολόγηση IP65 στο ρουλεμάν)
  Αυτός ο μηχανισμός περιστροφής είναι επίσης εξοπλισμένος με περιστροφικό σύνδεσμο υψηλής πίεσης (πίεση λειτουργίας 40 MPa, εγγύηση 12 μηνών) που παρέχει λάδι στον δονητικό κινητήρα ενώ περιστρέφεται. Σε αντίθεση με τους συμβατικούς εύκαμπτους σωλήνες που στρίβουν και τρίβονται, ο περιστροφικός σύνδεσμος κρατά τους εύκαμπτους σωλήνες ακίνητους σε σχέση με την κρεμάστρα, εξαλείφοντας πλήρως τις αστοχίες διάρρηξης που προκαλούνται από τριβή.

Το FV‑330R παράγει απόδοση κραδασμών υψηλής συχνότητας 2800 rpm (ρυθμιζόμενη εντός εύρους) και φυγόκεντρο δύναμη 372 kN. Η έκκεντρη ροπή είναι 6,8 kgm, η οποία επιτυγχάνεται μέσω σχεδίασης τριών έκκεντρων αξόνων (σύμφωνα με την τυπική αρχή δόνησης). Η υψηλή συχνότητα υγροποιεί το έδαφος γύρω από το σωρό, μειώνοντας την αντίσταση τριβής έως και 70%. Πρακτικά:

• Ένας σωρός από φύλλο χάλυβα μήκους 12 μέτρων μπορεί να οδηγηθεί σε λιγότερο από 90 δευτερόλεπτα σε άμμο μέτριας πυκνότητας.

• Η εξαγωγή πασσάλων που είχαν προηγουμένως οδηγηθεί γίνεται αβίαστη, ακόμη και μετά από μήνες τακτοποίησης.

• Η δόνηση είναι μόνο κάθετη (οι οριζόντιες δυνάμεις ακυρώνονται), προστατεύοντας τη μπούμα του εκσκαφέα και την άνεση του χειριστή.
  Σε σύγκριση με τα σφυριά χαμηλότερης συχνότητας, η υψηλή συχνότητα του FV-330R μειώνει επίσης τη μετάδοση θορύβου και κραδασμών σε κοντινές κατασκευές – όφελος για αστικά έργα.

Το FV-330R ενσωματώνει μια σχεδίαση χαμηλού κόστους συντήρησης που αντιμετωπίζει άμεσα το πιο κοινό σημείο των συμβατικών μηχανισμών πασσάλων: διάρρηξη τριβής των υδραυλικών σωλήνων. Η λύση μας:

• Ο περιστροφικός σύνδεσμος υψηλής πίεσης μεταφέρει λάδι στον κινητήρα. Οι εύκαμπτοι σωλήνες δεν περιστρέφονται, επομένως δεν υπάρχει συστροφή, τρίψιμο ή τριβή στη μπούμα.

• Ο περιστροφικός σύνδεσμος είναι βαθμολογημένος για 40 MPa (πολύ πάνω από την πίεση συστήματος των 32 MPa), με σκληρυμένες σφραγίδες που διαρκούν 3000+ ώρες λειτουργίας.

• Το ρουλεμάν ακριβείας απαιτεί λίπανση μόνο δύο φορές την εβδομάδα μέσω κεντρικών θηλών. καμία προγραμματισμένη αντικατάσταση υπό κανονική χρήση.

• Όλα τα υδραυλικά εξαρτήματα (κινητήρας, μπλοκ βαλβίδων) προέρχονται από διεθνείς μάρκες πρώτης κατηγορίας, μειώνοντας τους κινδύνους διαρροών.
  Τα δεδομένα πεδίου δείχνουν ότι οι ιδιοκτήτες των πασσαλών της σειράς R ξοδεύουν 60% λιγότερα για την αντικατάσταση εύκαμπτων σωλήνων και τις σχετικές επισκευές σε σύγκριση με τα μη περιστροφικά σχέδια. Αυτό είναι ιδιαίτερα πολύτιμο σε απομακρυσμένες τοποθεσίες εργασίας (π.χ. ρωσικοί αγωγοί ή ινδικές αγροτικές γέφυρες) όπου η υποστήριξη υπηρεσιών είναι περιορισμένη.

• Νοτιοανατολική Ασία – Τα έργα αστικής πολυκατοικίας και μετρό απαιτούν ακριβή τοποθέτηση πασσάλων σε περιοχές με κυκλοφοριακή συμφόρηση. Η πλήρης συνεχής περιστροφή 360 μοιρών επιτρέπει την εργασία μεταξύ των υπαρχόντων θεμελίων χωρίς κίνηση του εκσκαφέα. Ο σχεδιασμός χαμηλού κόστους συντήρησης μειώνει το κόστος εφοδιαστικής για ανταλλακτικά σε αρχιπελαγικά κράτη όπως η Ινδονησία και οι Φιλιππίνες.

• Ινδία – Οι εργολάβοι που είναι ευαίσθητοι στο κόστος εκτιμούν τη σχεδίαση χαμηλού κόστους συντήρησης, επειδή οι αστοχίες εύκαμπτων σωλήνων στα συμβατικά σφυριά αποτελούν συχνό κόστος. Το συγκρότημα μηχανισμού πλήρους περιστροφής με αξονική έλξη 90 τόνων χειρίζεται την εξαγωγή κινητήριων πασσάλων κατά τις επισκευές γεφυρών και την κατασκευή αερογέφυρας. Η έξοδος δόνησης υψηλής συχνότητας λειτουργεί καλά στα ποικίλα αλλουβιακά εδάφη της πεδιάδας του Γάγγη.

• Ρωσία – Οι σκληροί χειμώνες και οι απομακρυσμένες τοποθεσίες απαιτούν αξιοπιστία. Ο περιστροφικός σύνδεσμος και το στεγανοποιημένο ρουλεμάν λειτουργούν σε θερμοκρασίες έως -30°C με κατάλληλο υδραυλικό υγρό. Η συνεχής περιστροφή (χωρίς στάσεις) επιταχύνει τη συσσώρευση μπλοκ αγκύρωσης αγωγών και θεμέλια από μόνιμη παγωμένη ύλη. Η δυνατότητα περιστροφής χωρίς περιστροφή εύκαμπτου σωλήνα εξαλείφει ένα κοινό σημείο αστοχίας στους εύθραυστους εύκαμπτους εύκαμπτους σωλήνες.
