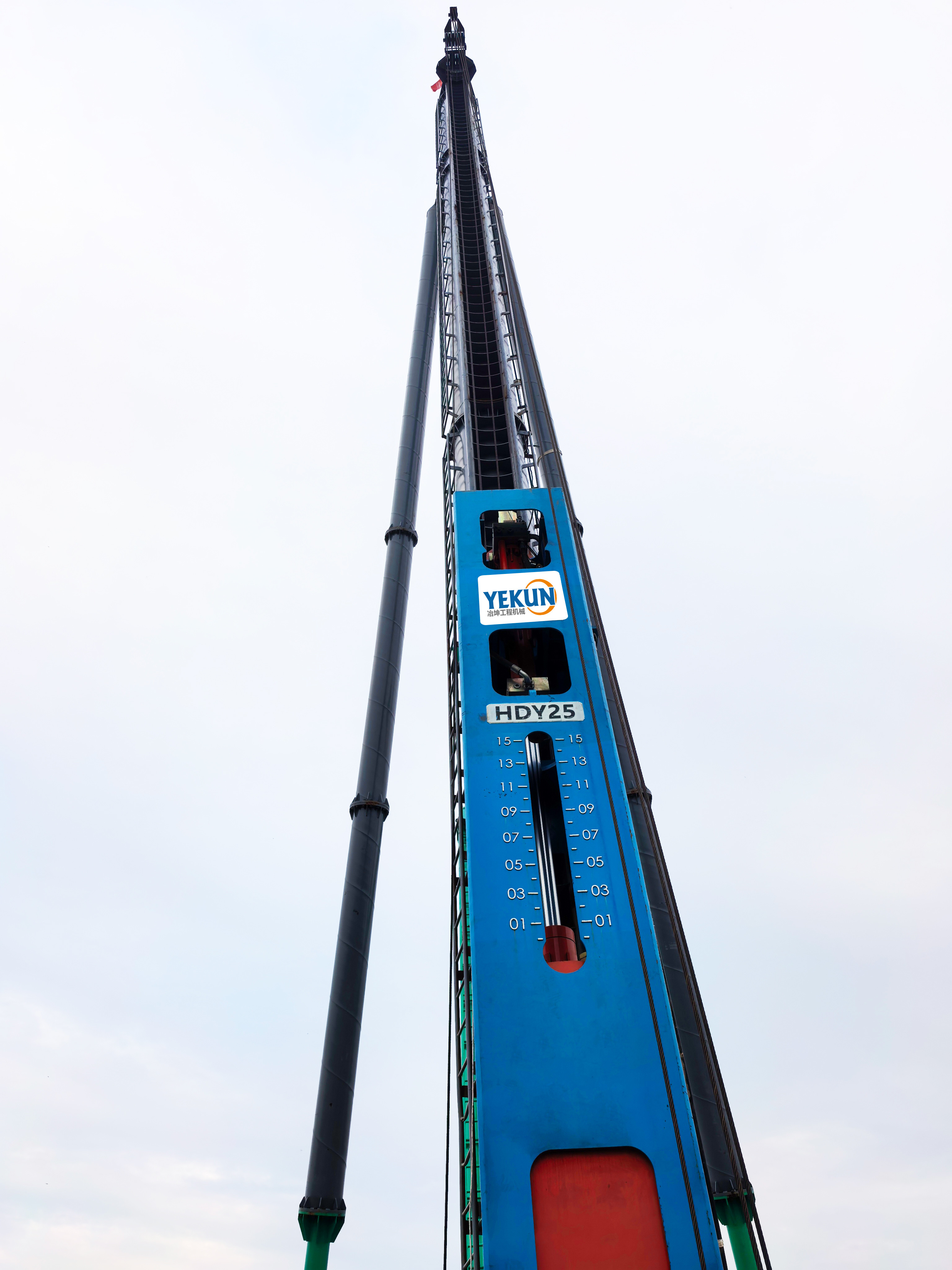

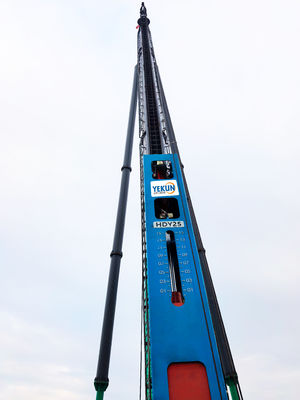

HDY25 Υδραυλικό σφυρί που οδηγεί στο σφυρί

  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
  • HDY25 Hydraulic Impact Pile Driving Hammer
Τόπος καταγωγής Κίνα
Μάρκα YEKUN
Πιστοποίηση ISO 9001:2015
Αριθμό μοντέλου HDY25
Ποσότητα παραγγελίας min 1 σύνολο
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες FCL
Χρόνος παράδοσης 7-20 ημέρες
Όροι πληρωμής Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς 20 σύνολο/μήνας

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Χαρακτηριστικά:

Η σειρά υδραυλικών σφυριών HDY, που ταιριάζει με τους σταθμούς παραγωγής ενέργειας σειράς E και D, είναι ο τελευταίος εξοπλισμός κατασκευής θεμελίωσης εξοικονόμησης ενέργειας και φιλικός προς το περιβάλλον που αναπτύχθηκε από την εταιρεία μας. Υιοθετεί πολλαπλές προηγμένες υδραυλικές και ηλεκτρικές τεχνολογίες ελέγχου, με χαρακτηριστικά όπως χαμηλό θόρυβο, μηδενική ρύπανση, υψηλή απόδοση και εξοικονόμηση ενέργειας, ασφάλεια και αξιοπιστία και εύκολη λειτουργία. Κατάλληλο για κατασκευή σφυροκόπησης προκατασκευασμένων πασσάλων σωλήνων και χαλύβδινων πασσάλων σωλήνων με διαφορετικές γεωλογικές συνθήκες και απαιτήσεις, ο σταθμός παραγωγής ενέργειας D550 μπορεί επίσης να συνδυαστεί με δονητικά σφυριά για κατασκευή, καθιστώντας το μια ιδανική νέα γενιά μηχανημάτων πασσάλων.


Το υδραυλικό σύστημα έχει υψηλή απόδοση, με ονομαστικό ρεύμα λειτουργίας περίπου 200~250A, και μπορεί να εξοπλιστεί με 120~150 τετραγωνικά αλουμινένια καλώδια.
Το καλώδιο έχει μικρή διατομή και είναι ελαφρύ, μειώνοντας σημαντικά την ένταση εργασίας των εργαζομένων. Το υδραυλικό σφυρί HDY25 είναι εξοπλισμένο με κινητήρα ντίζελ Dongfeng Cummins QSZ13-C550, δύο αντλίες εμβόλων Rexroth A11VLO260 και μία αντλία διπλής λεπίδας Parker T67DB συνδεδεμένες σε σειρά για να σχηματίσουν ένα σύνολο αντλιών, παρέχοντας αυξανόμενη ισχύ για την κατασκευή.
Υιοθετώντας την διεθνή κορυφαία μάρκα Rexroth κύρια αντλία λαδιού και βαλβίδα, με καλή σταθερότητα, υψηλή αξιοπιστία και υψηλή απόδοση και εξοικονόμηση ενέργειας.
Υιοθετώντας το διεθνές κορυφαίο φίλτρο επιστροφής λαδιού Hedeke, με υψηλό ρυθμό ροής, υψηλή ακρίβεια διήθησης και χαμηλή αντίσταση επιστροφής λαδιού, μπορεί
να βελτιώσει αποτελεσματικά την καθαριότητα του λαδιού του συστήματος, να μειώσει το ποσοστό αστοχίας του εξοπλισμού και να παρατείνει τη διάρκεια ζωής του εξοπλισμού.
Ο υδραυλικός κύλινδρος του πασσαλομπήκτη υιοθετεί διεθνείς κορυφαίες τσιμούχες Trelleborg, οι οποίες έχουν χαμηλό ποσοστό αστοχίας, υψηλή απόδοση και μεγάλη διάρκεια ζωής.
Υιοθετώντας έναν υψηλής ισχύος τριών σε ένα ψύκτη λαδιού, σε συνδυασμό με έναν ελεγκτή θερμοκρασίας για τον ακριβή έλεγχο της θερμοκρασίας του λαδιού, λύνει πλήρως το πρόβλημα της υψηλής θερμοκρασίας λαδιού στην υδραυλική πασσάλωση, βελτιώνει σημαντικά την απόδοση της πασσάλωσης και παρατείνει αποτελεσματικά τη διάρκεια ζωής των τσιμουχών και του υδραυλικού λαδιού.
Ο σταθμός παραγωγής ενέργειας υιοθετεί μια δεξαμενή καυσίμου υψηλού επιπέδου και εσωτερικό σχεδιασμό εξαναγκασμένου αερισμού για τη βελτίωση της αναρρόφησης της αντλίας λαδιού, του κινητήρα της αντλίας λαδιού, του ηλεκτρικού ντουλαπιού ή της απαγωγής θερμότητας του κινητήρα.

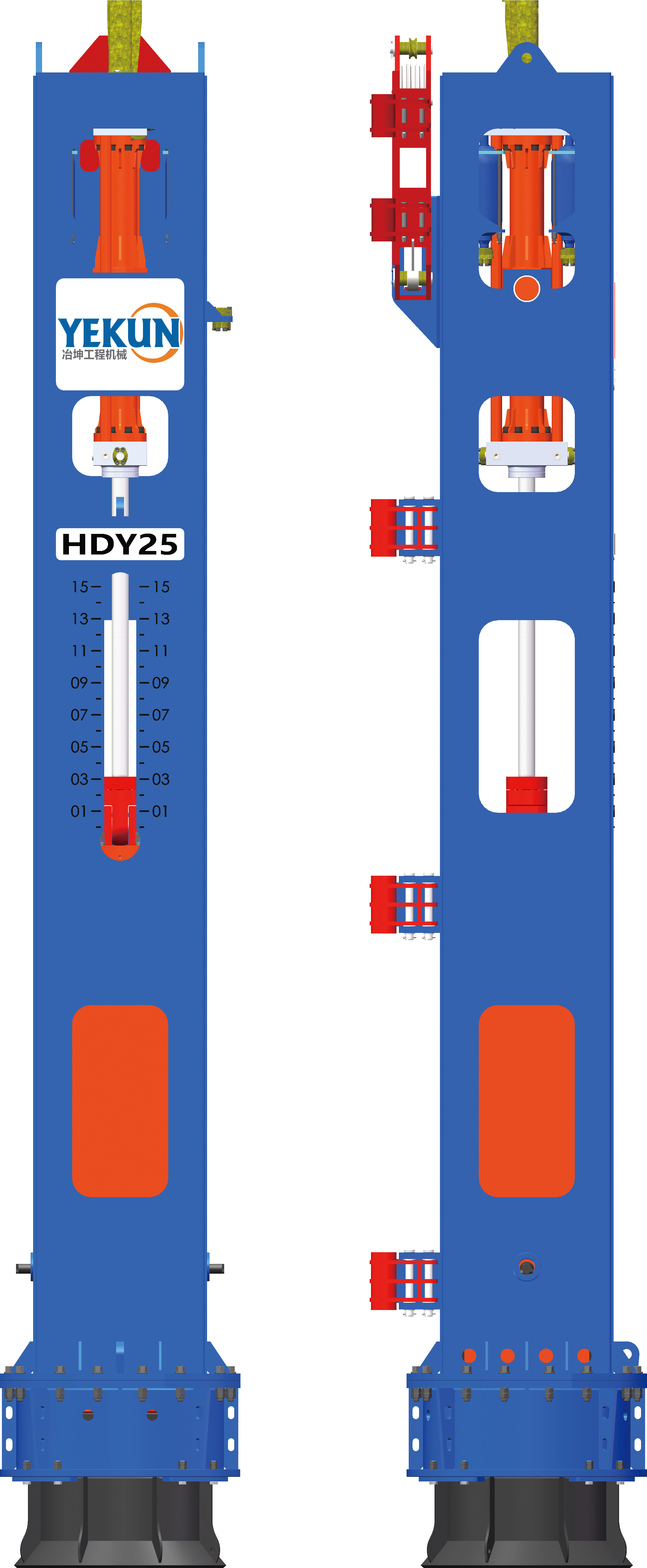

Κύρια Δομή και Εμφάνιση:

Η σειρά υδραυλικών σφυριών HDY αποτελείται από μηχανικά μέρη, υδραυλικό σύστημα και ηλεκτρικό σύστημα. Το μηχανικό μέρος είναι το κύριο σώμα του υδραυλικού σφυριού, το οποίο εκτελεί εξωτερική εργασία στο σφυρί. Το υδραυλικό σύστημα είναι η πηγή ενέργειας του υδραυλικού σφυριού, ενώ το ηλεκτρικό σύστημα είναι η είσοδος ενέργειας και το κέντρο ελέγχου του υδραυλικού συστήματος.

Το μηχανικό μέρος αποτελείται από τη συναρμολόγηση του πυρήνα του σφυριού, τη συναρμολόγηση του σώματος του σφυριού, τη συναρμολόγηση του κυλίνδρου λαδιού, το πάνω καπάκι πασσάλου, το κάτω καπάκι πασσάλου, το μαξιλάρι σφυριού, τον δακτύλιο απορρόφησης κραδασμών του καπακιού πασσάλου, το σύστημα προσγείωσης κ.λπ. Το σύστημα προσγείωσης χρησιμοποιείται για την άνοδο και την κάθοδο των υδραυλικών σφυριών. Το σώμα του σφυριού είναι το υποστηρικτικό σώμα ολόκληρου του μηχανικού μέρους, που χρησιμοποιείται για την υποστήριξη του κυλίνδρου λαδιού και του πυρήνα του σφυριού. Το πάνω καπάκι πασσάλου είναι στερεωμένο στο κάτω μέρος του σώματος του σφυριού και το κάτω καπάκι πασσάλου είναι τοποθετημένο μέσα στο πάνω καπάκι πασσάλου για να υποστηρίζει τον σωλήνα πασσάλου και να μεταδίδει τη δύναμη κρούσης. Το μαξιλάρι σφυριού και ο δακτύλιος απορρόφησης κραδασμών του καπακιού πασσάλου είναι τοποθετημένα στο κάτω καπάκι πασσάλου για την επίτευξη μεταφοράς ενέργειας μεταξύ του πυρήνα του σφυριού και του σωλήνα πασσάλου. Η συναρμολόγηση του κυλίνδρου λαδιού του υδραυλικού σφυριού επιτυγχάνει την ανύψωση του εμβόλου του κυλίνδρου λαδιού και την επιτάχυνση της βαρύτητας μέσω του ανοίγματος και του κλεισίματος της βαλβίδας σύνδεσης που είναι εγκατεστημένη στο μπλοκ βαλβίδων του κυλίνδρου λαδιού. Το άνοιγμα και το κλείσιμο της βαλβίδας σύνδεσης ελέγχεται από τη βαλβίδα σωληνοειδούς και τη βαλβίδα ακολουθίας που είναι εγκατεστημένες στο μπλοκ βαλβίδων του κυλίνδρου λαδιού.
Το υδραυλικό σύστημα αποτελείται κυρίως από έναν σταθμό παραγωγής ενέργειας, σωλήνες λαδιού, κυλίνδρους λαδιού κ.λπ.
Το ηλεκτρικό σύστημα αποτελείται κυρίως από τέσσερα μέρη: ελεγκτή, ηλεκτρονικό κουτί ελέγχου, αισθητήρες και κινητήρα.


Παράμετρος προϊόντος:

Μοντέλο Μονάδα HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
Μέγιστη ενέργεια κρούσης KN.m 60 120 150 180 210 240 270 300 330 375
Μέγιστη διαδρομή του
πυρήνα του σφυριού		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
Συχνότητα κρούσης bpm bpm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20-70 20-70 20-70
Βάρος σώματος κρούσης kg 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
Συνολικό ύψος Α mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
Συνολικό ύψος Β mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
Εμπρός και πίσω πλάτος Γ mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
Αριστερό και δεξί πλάτος Δ mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
Βάρος υδραυλικού σφυριού kg 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
Βάρος συστήματος προσγείωσης kg 200 200 500 500 650 650 650 870 870 870
